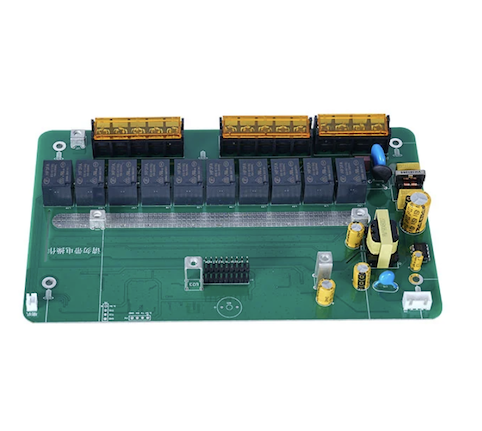

Ansamblu prototip de placă de circuit imprimat PCB electronic

Serviciul de asamblare prototip de placă de circuit imprimat electronic PCB de la furnizorul chinez Fanway este construit pentru proiecte de cercetare și dezvoltare în dispozitive IoT, module de control auto, instrumente de diagnosticare medicală și sisteme de testare aerospațială. În timp ce serviciile tipice de PCB cu rotație rapidă durează între 3 și 7 zile, livrarea noastră de 24 de ore comprimă în mod semnificativ ciclurile de iterație. Înainte de a începe asamblarea, echipa noastră de ingineri efectuează o analiză DFM a fișierelor dvs. Gerber, BOM și a fișierelor de preluare și plasare pentru a identifica mai devreme problemele de proiectare a plăcilor, conflictele de spațiere a componentelor sau alte probleme de fabricație. Fără o cantitate minimă de comandă (începând de la 1 bucată), echipele de cercetare și dezvoltare pot evita costurile de inventar în exces în timpul fazei de prototipare.

Pentru ce este ansamblul prototip PCB?

Serviciul de asamblare a prototipului de placă de circuit imprimat PCB este procesul de montare a componentelor electronice pe o placă de circuit imprimat în cantități mici pentru a produce mostre testabile. Scopul său principal este verificarea, nu producția:

Validarea designului: confirmă că designul circuitului dumneavoastră funcționează în lumea fizică. Simularea nu poate acoperi toate variabilele din lumea reală – integritatea semnalului, distribuția puterii și comportamentul termic devin vizibile doar prin testarea fizică.

Îmbunătățire iterativă: identificarea și remedierea defectelor de proiectare la etapa de prototip costă o fracțiune din ceea ce ar fi nevoie pentru a reprelucra un lot produs în serie. O singură iterație de prototipare poate economisi de zece ori costul unei reprelucrări la scară largă.

Dezvoltare firmware: oferă o platformă hardware reală pentru inginerii de software pentru a scrie și a testa codul încorporat. Dezvoltarea firmware-ului fără hardware fizic este ca depanarea în vid – corectitudinea logică nu garantează compatibilitatea hardware-ului.

Asamblarea prototipului este pasul critic care trece un produs de la concept la realitate, iar serviciul Fanway Electronic PCB Printed Circuit Board Prototype Assembly oferă suport profesionist exact pentru acest pas.

Fișiere de pornire esențiale

Fișierele complete și precise sunt fundamentul unui început fără probleme a proiectului. De obicei, aveți nevoie de următoarele fișiere de bază:

1. Fișierele Gerber utilizate pentru fabricarea PCB-ului goală, care conțin toate straturile de cupru, date de foraj, mască de lipit și serigrafie. Formatele incomplete sau straturile prost numite sunt printre cele mai frecvente cauze ale întârzierilor de producție.

2. Lista de materiale (BOM) listează fiecare componentă care urmează să fie asamblată, inclusiv numărul piesei producătorului (MPN), indicativul de referință, cantitatea și descrierea. Descrierile vagi (de exemplu, „condensator de 100 nF”) pot duce la erori de achiziție sau întârzieri la diferite tensiuni nominale, iar materialele dielectrice se comportă foarte diferit în circuitele de mare viteză.

3. Fișierul de coordonate (fișier CPL / Pick & Place) oferă coordonatele exacte X/Y, unghiurile de rotație și partea de montare pentru fiecare componentă, ghidând mașina de plasare SMT. Erorile de coordonate cauzează direct greșeli de aliniere sau de polaritate.

4. Sfat profesionist, o revizuire DFM înainte de a comanda poate descoperi probleme de proiectare a plăcuțelor, probleme de distanță între componente și alte probleme de fabricație înainte ca acestea să provoace opriri de producție. Echipa de ingineri Fanway oferă o analiză DFM pentru fiecare comandă de prototip de ansamblu de placă de circuit imprimat electronic PCB înainte de începerea producției.

Proces complet de asamblare a prototipului

Serviciul de asamblare a prototipurilor de la Fanway acoperă întregul lanț de la material până la placa finită:

Aprovizionarea componentelor:echipa noastră de achiziții folosește un lanț de aprovizionare stabil pentru a asigura componente la prețuri competitive, chiar și pentru cantități mici de prototip. Nu este nevoie ca clienții să se coordoneze cu mai mulți distribuitori.

Revizuire de inginerie:inginerii de proiect examinează Gerber, BOM și coordonează fișierele pentru fabricabilitate înainte de începerea producției, interceptând majoritatea problemelor potențiale în cel mai incipient stadiu.

Prototip de ansamblu PCB:acceptă mai multe tipuri de plăci, inclusiv PCB-uri multistrat, de înaltă frecvență, HDI, rigide, rigid-flex și flex. Capacitatea de plasare acoperă 01005 componente ultra-mici și BGA cu pas de 0,2 mm, cu dimensiunea maximă a plăcii de 510 mm × 460 mm.

Testare si verificare:fiecare placă prototip este supusă unui regim de inspecție riguros, inclusiv QC manual, inspecție SPI a pastei de lipit, inspecție optică AOI, inspecție cu raze X, testare în circuit, testare funcțională și testare de ardere. Testarea amănunțită la etapa de prototip asigură o tranziție lină la execuții pilot și producția de masă.

Domenii de aplicare

Serviciul de asamblare a prototipurilor plăcii de circuite imprimate electronice PCB de la Fanway este utilizat pe scară largă în următoarele domenii:

Dispozitive și dispozitive purtabile IoT

factorul de formă mic, densitatea mare și consumul redus de energie necesită o plasare cu precizie și o iterație rapidă în timpul prototipării.

Module de control auto

electronicele din vehicul necesită fiabilitate ridicată și rezistență la mediu; verificarea funcțională și testarea fiabilității în stadiul de prototip sunt indispensabile.

Instrumente de diagnostic medical

dispozitivele medicale presupun o aprobare strictă de reglementare; validarea amănunțită în stadiul de prototip este o condiție prealabilă pentru certificarea ulterioară.

Sisteme de testare aerospațială

cerințele de înaltă fiabilitate înseamnă că fiecare modificare de proiectare trebuie verificată fizic; capacitatea de prototipare rapidă afectează în mod direct termenele proiectului.

De ce să optați pentru Fanway

Livrare 24 de ore

În timp ce ciclurile standard de întoarcere rapidă sunt de 3-7 zile, Fanway comprimă ansamblul prototip de PCB la 24 de ore. Pentru echipele de cercetare și dezvoltare, fiecare ciclu de iterație scurtat înseamnă mai multe runde de validare a designului în același interval de timp.

Serviciu unic

Oferim servicii de la aprovizionarea componentelor, revizuirea DFM, fabricarea PCB-urilor, plasarea SMT, lipirea prin orificii, până la testarea finală - toate sub un singur acoperiș. Clienții evită cheltuielile generale de coordonare a furnizorilor de PCB, distribuitorilor de componente și caselor de asamblare separate.

Sisteme de calitate certificate

Unitatea noastră deține certificări ISO9001, ISO13485, IATF16949 și ISO14001, cu produse conforme cu standardele UL, RoHS, SGS și REACH. Standardele de calitate la etapa de prototip sunt în concordanță cu producția în volum, evitând eșecurile de validare cauzate de diferențele de proces.

Comanda minimă

Suportăm comenzi începând de la 1 bucată fără cerință de cantitate minimă, eliminând costurile de stoc în exces pentru nevoile fazei de cercetare și dezvoltare.

Asistență tehnică în avans

Analiza DFM este efectuată înainte de confirmarea comenzii, identificând și rezolvând din timp problemele de proiectare. Acest lucru transferă riscul de producție mai degrabă decât să reacționeze la problemele din timpul asamblarii.

Întrebări și răspunsuri

Î: Cât durează de obicei asamblarea prototipului de PCB?
R: Fanway oferă prototip rapid de 24 de ore. În condiții normale, de la confirmarea fișierului până la livrarea plăcii finalizate poate fi finalizată în 24 de ore, în funcție de numărul de straturi de placă, de complexitatea componentelor și de pregătirea BOM.

Î: Ce fișiere sunt necesare pentru a începe un proiect prototip?
R: Aveți nevoie de fișiere Gerber (pentru fabricarea PCB), o BOM (cu numere de piese ale producătorului, indicatori de referință și cantități) și un fișier de coordonate (pentru plasarea SMT). Se recomandă o autoverificare DFM înainte de trimitere sau puteți lăsa echipa noastră de ingineri să efectueze o evaluare a capacității de fabricație.

Î: Ce tipuri de PCB acceptați pentru asamblarea prototipului?
R: Acceptăm PCB-uri multistrat, de înaltă frecvență, HDI, rigide, rigid-flex și flexibile.

Î: Oferă Fanway servicii de achiziție de componente pentru prototipuri?
A: Da. Echipa noastră de achiziții are resurse extinse de piață pentru a procura componente pentru cantități mici de prototipuri la prețuri competitive.

Î: Ce teste sunt incluse în etapa de prototip?
R: Testarea include inspecția optică AOI, inspecția cu raze X, testarea în circuit, testarea funcțională și testarea burn-in. Planul de testare specific poate fi personalizat în funcție de cerințele proiectului.

Trebuie să începeți un ansamblu prototip pentru proiectul dvs.? Trimiteți fișierele dvs. Gerber, BOM și fișierele de coordonate echipei noastre de ingineri. Vă vom oferi o revizuire și o cotație DFM în termen de 24 de ore.
