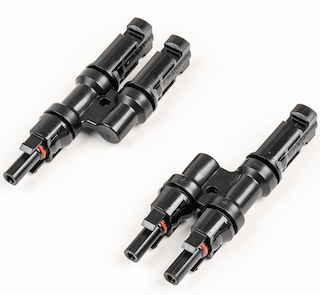

2 la 1 Panou solar Conector T Branch Adaptor paralel

Acest adaptor paralel de calitate 2 la 1 pentru panou solar T Branch Connector de la Dsola este un instrument proiectat cu precizie pentru optimizarea distribuției de curent continuu. Acest conector de ramificație în T pentru panou solar 2 la 1 este proiectat pentru stabilitate la tensiune înaltă, permițând instalatorilor să conecteze fără efort două module sau șiruri separate. Concentrându-ne pe un design compact, fără instrumente, ne asigurăm că extinderea sistemului dumneavoastră sau configurarea inițială rămâne sigură și rezistentă la intemperii, îndeplinind cerințele riguroase ale instalațiilor fotovoltaice moderne.

Caracteristicile produsului

● Conexiune rapidă fără instrumente
Mecanismul de blocare integrat permite asamblarea rapidă prin clic pentru blocare. Acest conector ramificat 2 la 1 MC4 T pentru rețele de panouri solare elimină nevoia de instrumente specializate, facilitând instalări rapide la fața locului și ajustări ușoare de întreținere.

● Protecție rezistentă la intemperii
Proiectați cu un grad de impermeabilitate IP67, conectorii folosesc inele de etanșare de înaltă calitate pentru a bloca umezeala și praful. Acest lucru asigură o performanță constantă în condiții extreme de exterior, inclusiv ploi abundente, zăpadă și medii cu umiditate ridicată.

● Pierdere minimă de putere
Contactele interne sunt realizate din cupru cositor de înaltă conductivitate, asigurând o legătură cu rezistență scăzută. Acest lucru maximizează transferul de curent de la modulele dumneavoastră la invertor, prevenind acumularea de căldură și risipa de energie în circuit.

● Reziliență termică robustă
Construit din material PPO ranforsat, adaptorul paralel 2 la 1 panou solar T Branch Connector își menține integritatea structurală pe o gamă largă de temperaturi. Este foarte rezistent la radiațiile UV și la îmbătrânire, asigurând o durată de viață care se potrivește cu longevitatea panourilor solare.

● Design compact care economisește spațiu
Profilul subțire de ramură în T este ideal pentru utilizarea în spații înguste, cum ar fi cutiile de joncțiune sau șinele de montare aglomerate pe acoperiș. Permite gestionarea organizată a cablurilor fără a adăuga volum inutil la aspectul sistemului.

Aplicație

Optimizarea matricei la scară largă
Folosit pentru a grupa perechi de module în fermele solare montate la sol pentru a eficientiza alimentarea principală a invertoarelor și pentru a îmbunătăți eficiența generală a colectării energiei.

Sisteme de combinare a corzilor PV
Esențial pentru îmbinarea mai multor șiruri în cutii de combinare, permițând mai multor grupuri de panouri conectate în serie să se alimenteze într-o singură linie de distribuție DC.

Extensii și upgrade-uri de sistem
O soluție ideală pentru extinderea matricelor existente. Permite adăugarea de noi panouri fără a necesita o revizuire totală a infrastructurii de cablare actuală.

Configurații portabile și de urgență
Oferă o metodă de conectare fiabilă, cu implementare rapidă, pentru instalațiile solare temporare din zone îndepărtate sau evenimente de răspuns în caz de urgență în care timpul este critic.

De ce să folosiți un conector T-Branch?

Motivul principal pentru a utiliza un adaptor paralel cu conector de ramură T de 2 la 1 panou solar este de a crește curentul total al matricei solare, menținând în același timp tensiunea constantă. Prin conectarea panourilor în paralel, puteți îndeplini cerințele de încărcare cu curent ridicat ale controlerelor sau invertoarelor specifice bateriei. Mai mult, conectorii T-branch reduc drastic cantitatea de cabluri de extensie și conectori individuali necesari, ceea ce minimizează punctele potențiale de defecțiune și scade costul total al echilibrului sistemului (BOS).

FAQ

Î: Pot folosi acestea pentru a conecta diferite dimensiuni de panouri solare?
R: Este foarte recomandat să folosiți acești conectori numai pentru panouri cu tensiuni nominale identice. Conectarea panourilor cu tensiuni nepotrivite în paralel poate duce la forțarea energiei înapoi în modulul de tensiune mai scăzută, provocând pierderi de energie și potențiale daune.

Î: Sunt acestea compatibile cu sistemele standard de 1000V și 1500V?
R: Da, adaptoarele noastre T-branch sunt proiectate să funcționeze în siguranță în medii moderne de curent continuu de înaltă tensiune, oferind izolația grea necesară atât pentru tensiunile rezidențiale, cât și la scară de utilitate.

Î: Am nevoie de un instrument special pentru a le deconecta?
R: Deși se blochează în siguranță manual pentru a preveni deconectarea accidentală, vă recomandăm să folosiți o unealtă standard de cheie solară pentru a apăsa urechile de blocare pentru o eliberare sigură și ușoară în timpul întreținerii.

Parametrii produsului

SISTEM DE CONECTOR DE RAMA SOLAR T
Date tehnice
Sistem de conectori				MC4 CONECTARE		Material izolator		PPO
Curent nominal				Certificat de 50A		Conectori pentru sistem de blocare		Snap-in (numai/numai MC4)
Tensiune nominală				1500 V DC (IEC) 600 V DC (UL)		Clasa de flacără		UL94-HB / UL94-V0
Interval de temperatură ambientală				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Clasa de siguranta		II
Gradul de protecție, împerecheat				IP67		Sistem de contact		MC Multilam
Rezistența de contact a conectorilor fișă				0,5mΩ		Tip de terminare Crimpen		Sertizarea
Material de contact				Cupru, placat cu cositor		Dimensiunea cablului		2,5 mm2, 4 mm2, 6 mm2
Forța de inserare/Cu forța de tragere				<50N/>50N		garanție		25 de ani
