În epoca digitală de astăzi, aproape fiecare dispozitiv modern - de la smartphone -uri și echipamente medicale până la sisteme de control auto - se referă pe o placă de circuit tipărită (PCB). În timp ce PCB-urile cu un singur strat și cu două straturi au fost utilizate pe scară largă de zeci de ani, cererea de dispozitive mai puternice și compacte a făcutPCB -uri multistratStandardul industriei în electronice de înaltă performanță.

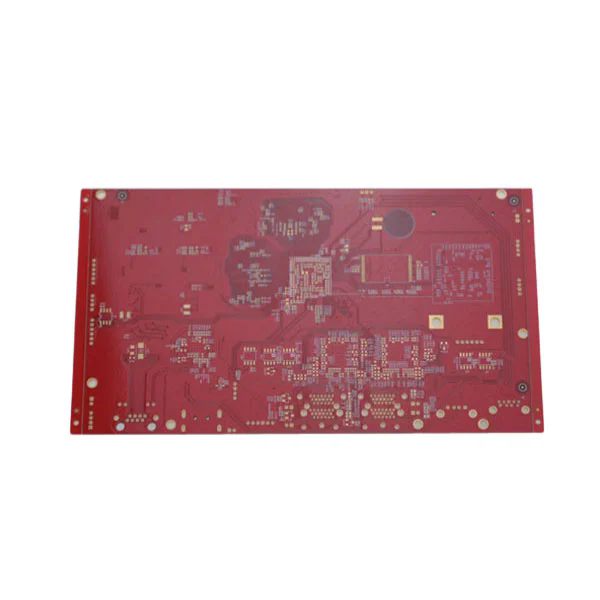

Un PCB multistrat este format din trei sau mai multe straturi de cupru conductoare stivuite împreună, separate prin material izolant cunoscut sub numele de dielectric. Spre deosebire de plăcile cu o singură sau cu două fețe, PCB-urile multistrat permit proiectanților să obțină rutare complexă, o funcționalitate mai mare și o fiabilitate îmbunătățită. Această arhitectură nu numai că optimizează fluxul de semnal, dar reduce în mod semnificativ interferența electromagnetică, ceea ce reprezintă o preocupare majoră în circuitele de mare viteză.
Avantajele PCB -urilor multistrat depășesc cu mult peste complexitatea lor structurală. Acestea permit producătorilor să construiască dispozitive mai mici, mai ușoare și mai durabile, fără a sacrifica puterea de procesare sau eficiența. Fie în aerospațial, telecomunicații sau tehnologie medicală, versatilitatea PCB -urilor multistrat le -a făcut o piatră de temelie a inovației.
La nivel fundamental, PCB -urile multistrat rezolvă problema spațiului limitat și a blocajelor de performanță. Prin stivuirea mai multor straturi de cupru, designerii câștigă capacitatea de a direcționa semnalele mai inteligent și de a evita problemele de congestionare care apar cu plăci tradiționale cu două straturi. Acesta este unul dintre motivele cheie pentru care PCB -urile multistrat domină industriile în care atât miniaturizarea, cât și performanța sunt esențiale.
Principiul de lucru al unui PCB multistrat constă în designul său stratificat. Fiecare strat de conducere este gravat cu modele de circuit, în timp ce vias (prin găuri, vias orb sau vias îngropat) conectează aceste straturi pentru a permite o comunicare electrică fără probleme. Straturile dielectrice izolează straturile de cupru, asigurându -se că semnalele electrice se deplasează cu interferențe minime și eficiență maximă.
Pentru a ilustra mai bine parametrii profesioniști ai unui PCB tipic multistrat, luați în considerare următorul tabel:
| Parametru | Interval de specificații |
|---|---|
| Număr de straturi | 4 până la 40+ straturi |
| Material de bază | FR4, TG HIGH FR4, Rogers, polimidă |
| Grosime de cupru | 0,5 oz până la 3 oz pe strat |
| Grosimea plăcii | 0,4 mm până la 5,0 mm |
| Min. Dimensiunea găurii | 0,1 mm |
| Finisaj de suprafață | HASL, ENIG, OSP, IMPILIE SILVER |
| Controlul impedanței | ± 10% toleranță |
| Temperatura de funcționare | -40 ° C până la +150 ° C. |
| Culoarea măștii de lipit | Verde, negru, alb, albastru, roșu |
Acești parametri reflectă nu numai capacitățile de inginerie, ci și opțiunile de personalizare pe care producătorii le pot oferi. De exemplu, alegerea materialelor FR4 de TG sau Rogers asigură rezistența la căldură și stabilitatea în medii solicitante, cum ar fi sistemele radar auto sau avionice aerospațiale. Grosimea cuprului este crucială pentru manipularea sarcinilor de curent, în timp ce controlul impedanței afectează în mod direct transmisia semnalului de înaltă frecvență.
Procesul de proiectare al unui PCB multistrat implică mai multe etape: crearea schematică, planificarea stivei de stivuire, rutarea și testarea simulării. Inginerii trebuie să echilibreze cu atenție cerințele electrice, termice și mecanice. Planificarea slabă poate duce la crosstalk, supraîncălzire sau pierderea semnalului, motiv pentru care designul PCB multistrat este considerat atât o știință, cât și o artă.
Mai mult decât atât, progresele în tehnologia de fabricație a PCB-cum ar fi microvii găurite cu laser, metode HDI (interconectare de înaltă densitate) și componente încorporate-au împins plăci multistraturi la noi înălțimi ale performanței. Aceste caracteristici permit PCB-urilor moderne să suporte 5G, IoT, dispozitive de inteligență artificială și echipamente de diagnosticare medicală de generație viitoare.
Motivul pentru care industriile aleg din ce în ce mai mult PCB-urile multistrat este clar: oferă performanțe și fiabilitate superioare în comparație cu alternativele cu un singur strat sau cu două straturi. Iată câteva dintre cele mai importante beneficii care explică adoptarea lor pe scară largă:
Integritate a semnalului ridicat: cu impedanța controlată și mai multe planuri la sol, PCB -urile multistrat minimizează distorsionarea semnalului. Acest lucru este esențial pentru aplicațiile de mare viteză, cum ar fi serverele de date și stațiile de bază 5G.
Proiectare compactă: straturile de stivuire reduce vertical nevoia de suprafețe mai mari de bord, permițând producătorilor să facă produsele mai mici și mai ușoare, fără a pierde puterea.
Durabilitate îmbunătățită: PCB-urile multistrat sunt construite cu materiale de înaltă calitate, care rezistă la stresul de mediu, inclusiv fluctuații de temperatură, vibrații și șoc mecanic.
Interferență electromagnetică redusă (EMI): utilizarea planurilor la sol și a rutelor strategice ajută la protejarea circuitelor sensibile de zgomot, asigurând performanțe constante.
Versatilitate: De la gadgeturi de consum la sateliți, PCB -urile multistrat sunt adaptabile la diverse industrii și aplicații.
De exemplu, în industria auto, PCB-uri multistrat PCBS Power Advanced Driver-Assistance Systems (ADAS), infotainment în vehicul și sisteme de gestionare a bateriilor în vehicule electrice. În echipamentele medicale, acestea sunt esențiale pentru scanerele RMN, stimulatoarele cardiace și sistemele de imagini, unde fiabilitatea poate însemna viață sau moarte. În sectorul telecomunicațiilor, PCB-urile multistrat activează transmisia de date de înaltă frecvență pe dispozitivele compacte care necesită conectivitate stabilă.
Capacitatea PCB-urilor multistrat de a echilibra reducerea dimensiunii, îmbunătățirea performanței și fiabilitatea le face o alegere non-negociabilă în ecosistemul electronic modern.
Q1: Care este principala diferență între un PCB multistrat și un PCB cu două straturi?
Un PCB cu două straturi are doar două straturi conductive, limitând complexitatea rutării circuitului. Cu toate acestea, un PCB multistrat, stivează trei sau mai multe straturi conductive, permițând proiecte mai compacte, o mai bună integritate a semnalului și performanțe mai mari. Acest lucru face ca PCB-urile multistrat să fie alegerea preferată pentru aplicații de mare viteză, de înaltă densitate și de înaltă rentabilitate.
Q2: Cât durează de obicei un PCB multistrat în aplicații solicitante?
Durata de viață a unui PCB multistrat depinde de selecția materialelor, de mediul de funcționare și de calitatea producției. Cu FR4 TG ridicat sau materiale specializate precum polimidă, un PCB multistrat poate dura 10-20 de ani sau mai mult în aplicații industriale sau aerospațiale. Gestionarea termică corectă și finisarea suprafeței extind în continuare durabilitatea.
Pe măsură ce cererea de electronice avansate crește, întreprinderile necesită parteneri PCB care pot livra nu doar produse, ci fiabilitate pe termen lung.Fanways-a stabilit ca un producător de încredere de PCB-uri multistrat prin combinarea proceselor de fabricație de ultimă generație cu un control strict al calității. De la prototipuri cu lot mic până la producție pe scară largă, Fanway asigură că fiecare consiliu respectă standardele internaționale pentru performanță și siguranță.
Dacă sunteți în căutarea PCB-urilor multistraturi durabile, de înaltă performanță, adaptate aplicației dvs. specifice, acum este momentul să vă conectați cu echipa noastră.Contactaţi-neAstăzi pentru a afla cum Fanway vă poate susține următoarea inovație cu soluții PCB de clasă mondială.
-
