De la proiectarea PCB la producția în masă, Fanway oferă servicii de fabricație PCB cu rotație rapidă ca soluții unice pentru a aborda cerințele diverse ale proiectului și pentru a vă accelera timpul la piață.

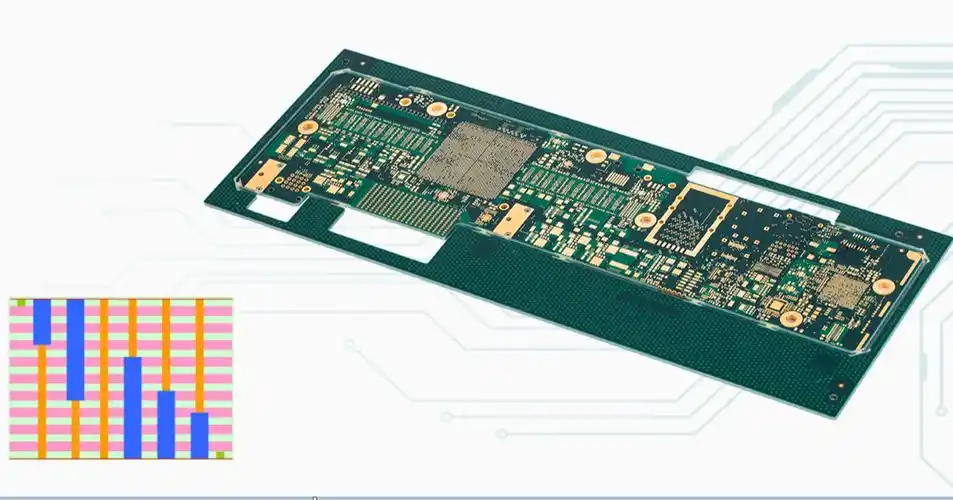

HDI PCB (PCB interconectat de înaltă densitate) este un tip de placă de circuit imprimat care oferă o densitate de cablare semnificativ mai mare pe unitatea de suprafață în comparație cu PCB-urile tradiționale. Fabricarea PCB HDI a devenit rapid soluția finală pentru proiectarea dispozitivelor electronice mai mici, mai compacte și mai durabile. Caracteristicile cheie includ:
Lățimi/spații ale urmelor mai subțiri(până la 3/3 mil) permițând conexiuni mai dense în zone constrânse.
Microvii(de obicei <150 μm în diametru) facilitând interconectări de înaltă densitate între straturi.
Vias orb/îngropatConectarea straturilor interioare fără a pătrunde suprafețe exterioare, reducând dimensiunea plăcii cu până la 60%, în timp ce îmbunătățesc integritatea semnalului.
Numărul de straturi mari(până la 20+ straturi) pentru a sprijini arhitecturi complexe multistrat.
În calitate de specialist în HDI PCB, Fanway Technology folosește peste 12 ani de experiență în producția avansată de HDI pentru a furniza soluții personalizate pentru industrii care necesită precizie și fiabilitate:
Medical:Dispozitive implantabile, echipament de diagnostic.
Automotivă:ADAS, EV Sisteme de gestionare a bateriilor.
Comunicări 5G:Plăci de server de mare viteză, module MMWAVE.
Electronica de consum:Smartphone -uri pliabile, senzori IoT miniaturizați.
Fanway se angajează să fie furnizorul dvs. de PCB HDI de încredere în China, combinând procesele certificate ISO 9001 cu standardele IPC-6012 Clasa 3 pentru a asigura performanța critică pentru misiune.
Avem un sistem strict de control al calității în fabricație, avem diverse teste AOI, radiografii, teste electrice și așa mai departe pentru a inspecta PCB și componente care asigură un produs de înaltă calitate.
Avem un lanț de aprovizionare stabil care ne permite să obținem materii prime la costuri mai mici. Sistemul de urmărire online și producția all-in-one ne poate ajuta să reducem costurile.
Sistemul de urmărire online ne permite să urmăriți starea comenzii dvs. și să controlăm mai bine programul de producție și să livrăm HDI PCB la timp.
Echipa noastră dedicată vă ajută de la concept la producție.
| Clasa tehnologică | Structura | Complexitate | Aplicații |
| Clasa HDI 1 | 1+n+1 | Scăzut | Electronică de bază pentru consumatori, dispozitive simple |
| Clasa 2 HDI | 2+n+2 | Mediu | Electronică avansată pentru consumatori, automobile |
| Clasa 3 HDI | 3+n+3 | Ridicat | Dispozitive de înaltă performanță, sisteme 5G, AI |
| Clasa 4 HDI | 4+n+4 | Extrem de mare | Aplicații de ultimă oră, semiconductor |
| Număr de straturi | 1-108L |
| Finalizați grosimea plăcii | 0,2mm-10.0mm |
| Dimensiunea maximă a panoului | 610mm *1200mm |
| Finalizați grosimea cuprului | 0,5oz-12oz |
| Lățimea liniei min | 2,5 mil./2,5 mil |
| Min Finisaj Mărimea găurii | 0,1mm |
| Raportul de aspect maxim | 25: 1 |
| Toleranță la controlul impedanței | +/- 10% |
| Finisaje de suprafață | HASL (LF), ENLG, LMMERSY TIN, LMMERSY Silver, Finger auriu, placă completă cu placare de aur dur, OSP, eneplg |
| Materiale: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, PANASONIC M6/M7, BERGGUIST etc. |

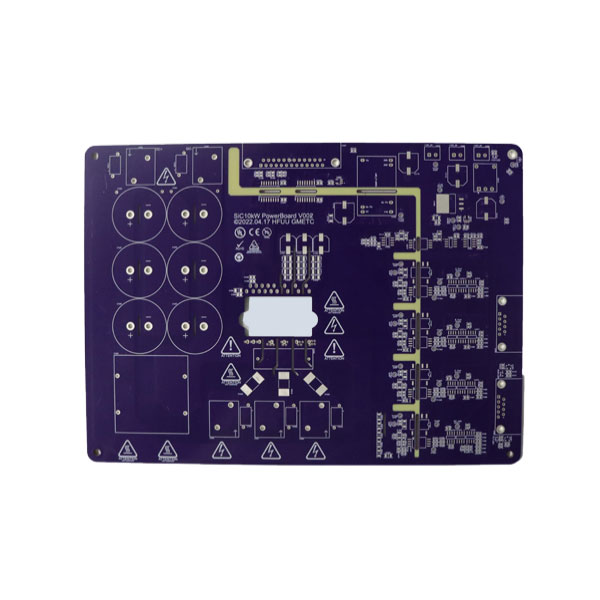

PCB fotoelectric LED 6L cu HDI cu 1 trepte

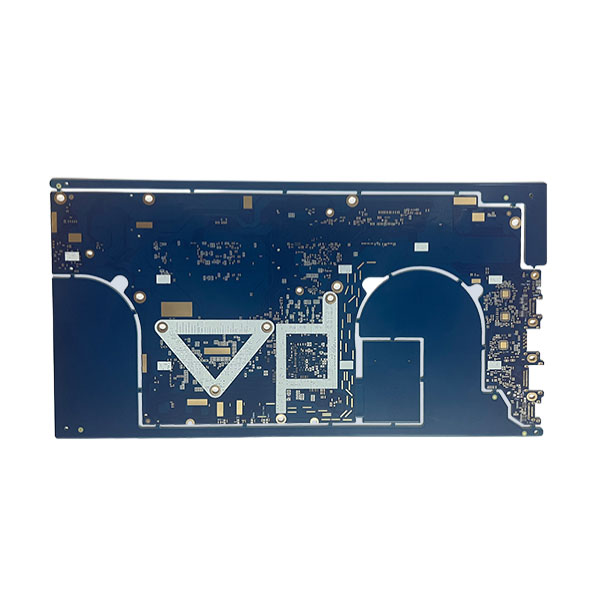

Placă de bază pentru laptop 8L cu HDI în 2 pași

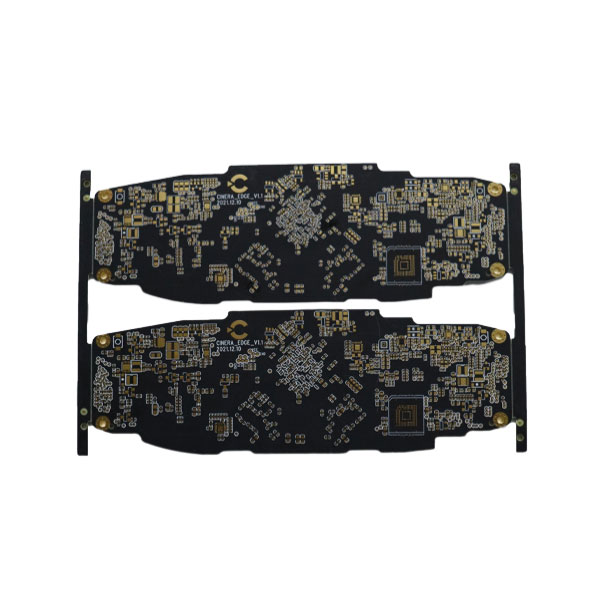

14L Rogers PCB hibrid cu HDI cu 1 trepte
Blind HDI multistrat prin PCB
