În produsele electronice moderne, plăcile de circuite imprimate (PCB) sunt o componentă de bază indispensabilă. Nu este doar un purtător de diverse componente electronice, dar determină și calitatea conexiunii electrice și stabilitatea de funcționare a întregii mașini. Odată cu dezvoltarea rapidă a tehnologiei electronice, diferite tipuri dePCB -uriau apărut, de asemenea, pentru a răspunde nevoilor diferitelor aplicații complexe. Acest articol vă va oferi o introducere detaliată a tipurilor comune de plăci de circuite tipărite și a scenariilor aplicabile ale acestora.
Plăcile cu o singură față sunt cea mai de bază structură PCB. Modelele conductive sunt distribuite doar pe o parte a substratului, iar cealaltă parte este utilizată pentru instalarea componentelor electronice. Acest tip de placă de circuit are un proces de fabricație simplu și costuri reduse și este utilizat pe scară largă în produse cu costuri reduse și cu complexitate scăzută, cum ar fi jucării electronice, aparate de uz casnic, iluminare cu LED și radiouri.
Caracteristici:
Cost scăzut
Structura simplă
Produs ușor de masă
Spre deosebire de plăcile cu o singură față, cu două fețePCB -uriau tipare conductive pe ambele părți ale substratului, iar conexiunile electrice pe ambele părți sunt obținute prin VIA. Această structură crește foarte mult densitatea cablului și complexitatea circuitului și este potrivită pentru dispozitivele electronice cu mai multe funcții și structuri mai compacte.
Aplicații comune: panouri de control industrial, instrumente, echipamente de alimentare cu energie electrică, aparate inteligente de acasă etc.

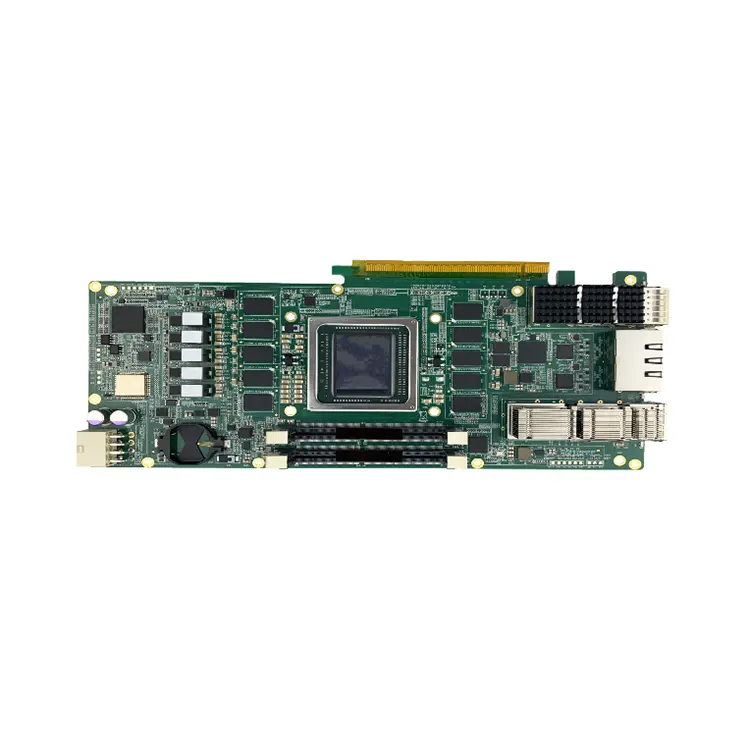

PCB -ul multistrat este format din mai mult de trei straturi de straturi conductive (de obicei 4, 6, 8 sau chiar zeci de straturi), separate prin izolarea materialelor la mijloc și conectate prin găuri orb sau îngropate. Acest tip de placă de circuit poate obține o densitate mai mare de cablare și o compatibilitate electromagnetică mai puternică, potrivită pentru dispozitivele electronice de înaltă calitate.
Utilizat pe scară largă în:
Echipament de comunicare
Echipament medical
Plăci de bază pentru computer de înaltă performanță
Produse aerospațiale și militare electronice
Avantaje:
Utilizarea spațiului ridicat
Performanță electrică bună
Abilitate puternică anti-interferență
Plăcile de circuite flexibile sunt confecționate din substraturi de plastic flexibile (cum ar fi polimidă sau peliculă din poliester), au o flexibilitate bună și pot fi îndoite, pliate sau răsucite. FPC este utilizat pe scară largă în produse electronice subțiri și ușoare, cum ar fi smartphone -uri, laptopuri, camere, dispozitive purtabile etc.
Principalele caracteristici:
Îndoit și pliabil
Dimensiuni ușoare și mici
Instalare flexibilă
Placa rigidă-flexibilă combină avantajele PCB-ului rigid și PCB flexibil și are atât zone rigide, cât și flexibile în aceeași placă de circuit. Această structură este potrivită în special pentru dispozitivele electronice, cu spațiu limitat și pliere multiplă, cum ar fi echipamente de monitorizare medicală, module de cameră și sisteme de comunicații militare.
Avantaje:
Poate salva conectori și cablaje
Îmbunătățiți stabilitatea transmisiei semnalului
Structură compactă și fiabilitate ridicată
PCB de înaltă frecvență utilizează materiale speciale de înaltă frecvență, cum ar fi PTFE (Polytetrafluoroetilen) etc., care poate susține transmiterea stabilă a semnalelor de înaltă frecvență. Acest tip de PCB este utilizat în principal în sisteme radar, echipamente de comunicare cu frecvență radio, antene 5G, radare auto și alte ocazii cu cerințe de integritate a semnalului extrem de ridicate.
Caracteristici:
Constantă dielectrică scăzută
Performanță stabilă de înaltă frecvență
Potrivit pentru aplicații de comunicare de mare viteză
PCB pe bază de metal (cum ar fi substratul de aluminiu, substratul de cupru) folosește materiale metalice ca strat conductiv termic, are performanțe bune de disipare a căldurii și este adesea utilizat în LED-ul electronic, electronice auto, module de alimentare și alte produse cu cerințe stricte privind disiparea căldurii.
Avantaje:
Conductivitate termică puternică
Rezistență mecanică ridicată
Extindeți durata de viață a componentelor electronice
Ca „sistem nervos central” al produselor electronice, tipul de placă de circuit imprimat afectează în mod direct performanța, volumul, costul și chiar stabilitatea produsului. Înțelegerea caracteristicilor structurale și a scenariilor de aplicații ale diferitelor PCB va ajuta companiile să selecteze mai exact și să îmbunătățească competitivitatea produsului.
Compania noastră are o echipă profesională de cercetare și dezvoltare PCB și de producție, care poate oferi soluții personalizate cu mai multe tipuri, cum ar fi plăci cu mai multe straturi, FPC, plăci rigide-flexe, plăci de înaltă frecvență etc., iar serviciile acoperă electronice de consum, control industrial, echipamente de comunicare, echipamente medicale și alte domenii. Bine ați venit la inquireși cooperează pentru a crea un viitor tehnologic.
