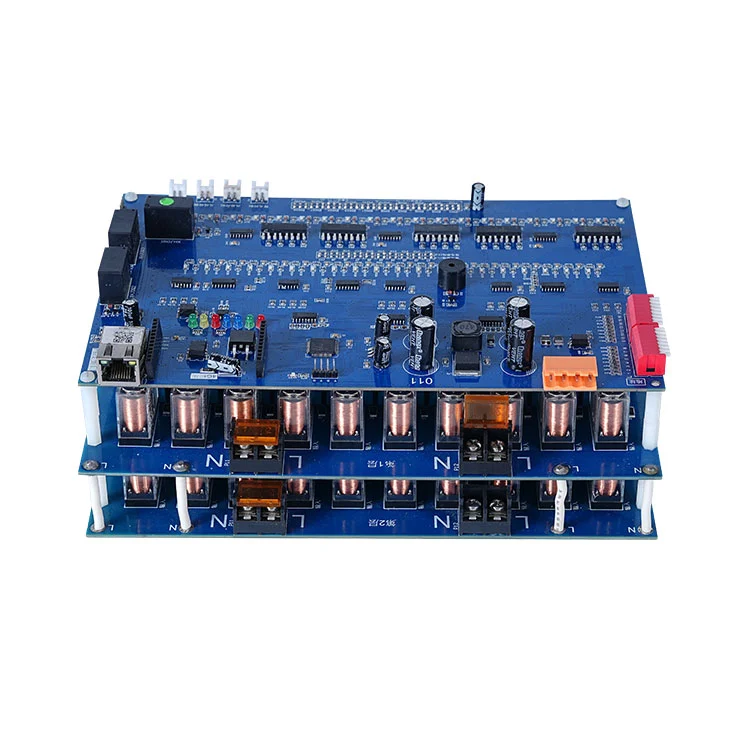

FanwayAnsamblu PCB SMToferă performanțe practice de producție dincolo de viteza de plasare teoretică. Eficiența reală este afectată de designul plăcii, componentele, inspecția și lanțul de aprovizionare în fabricarea de electronice.
În domeniul producției de electronice, viteza de plasare este adesea citată în termeni teoretici. Cu toate acestea, performanța în lumea reală depinde de complexitatea plăcii, de combinația de componente, de ciclurile de inspecție și chiar de stabilitatea lanțului de aprovizionare. Acesta este motivul pentru care valorile componente-pe-oră (CPH) trebuie înțelese într-un sistem de producție mai larg, mai degrabă decât ca o cifră izolată.
În peisajul producției electronice de astăzi, liniile de asamblare PCB nu mai sunt evaluate doar după viteza maximă a mașinii. În schimb, ele sunt măsurate prin debit susținut sub constrângeri de calitate.
O mașină de ridicare și plasare de mare viteză poate face publicitate unor rate teoretice de plasare extrem de ridicate, dar producția reală este determinată de:
- Variația dimensiunii componentelor (de la 01005 la BGA-uri mari)
- Cerințe de precizie a plasării
- Pauze de inspecție (SPI, AOI, X-ray)
- Timp de schimbare între rulajele produsului
- Optimizarea programarii si setarea feeder-ului
Aceasta înseamnă că „componente pe oră” este mai degrabă un interval dinamic decât o valoare fixă.
Cele mai multe sisteme SMT moderne funcționează pe bază de componente pe minut (CPM) la nivel de mașină. Când sunt scalate la o linie completă, mai multe mașini funcționează în paralel, ceea ce înseamnă că debitul este agregat, dar și limitat de blocaje, cum ar fi stațiile de inspecție și echilibrarea refluxului.
În termeni practici, un singur cap de plasare avansată poate depăși zeci de mii de plasări pe oră în condiții ideale, dar o linie de asamblare PCB completă trebuie să țină cont de sincronizarea între mai multe etape.
O linie SMT modernă nu este o singură mașină, ci un ecosistem coordonat. Etapele tipice includ:
- Imprimare pastă de lipit (verificare SPI)
- Plasarea componentelor de mare viteză
- Lipire prin reflow
- Inspecție optică și structurală (AOI/Raze X)
- Testare funcțională
Fiecare etapă influențează debitul efectiv al întregului sistem. Chiar dacă plasarea este extrem de rapidă, buclele de inspecție și corecție din aval asigură stabilitatea și reduc propagarea defectelor.
Unul dintre cei mai importanți factori care afectează debitul este corectarea vederii mașinii. Sistemele SMT avansate folosesc alinierea optică în timp real pentru a corecta poziția componentelor înainte de plasare.
Acest lucru permite modernAnsamblu PCB SMTlinii pentru a menține precizia la nivel de microni, adesea în intervalul de ±25μm. În timp ce acest lucru îmbunătățește fiabilitatea, introduce și micro-pauze în fluxul de lucru care trebuie echilibrate cu viteza.
Rezultatul este un sistem în care „rapid” este definit nu numai prin viteza de plasare brută, ci și prin cât de eficient sunt integrate corecțiile de precizie.
Pentru a înțelege mai bine debitul real, luați în considerare un mediu de producție cu mai multe linii. În acest caz, Fanway operează 8 linii SMT cu capacitate de plasare de mare viteză.
Fiecare linie poate atinge, teoretic, volume de plasare extrem de mari pe un ciclu de 24 de ore. Cu toate acestea, producția reală este influențată de complexitatea produsului și de ciclurile de inspecție.
| Parametru | Interval de valori tipic | Note |
| Viteza de plasare pe linie | Până la 10 milioane de plasări / 24 de ore | Maxim teoretic în condiții optimizate |
| Gama de componente | BGA-uri de la 01005 la 50mm×50mm | Include pachete cu pas fin și pachete mari |
| Acoperirea inspecției | 100% SPI + AOI + raze X | Verificare în mai multe etape |
| Întoarcerea prototipului | ~72 de ore | Cicluri rapide de validare |
| Țintă pentru rata defectelor | <0,5% | Dependent de proces |
În practică, ieșirea ansamblului PCB este cel mai bine înțeleasă ca un echilibru între viteză și stabilitate. Funcționarea de mare viteză trebuie validată continuu de sistemele de inspecție pentru a asigura o calitate constantă.
O concepție greșită comună în producția de electronice este că plasarea mai rapidă duce întotdeauna la o eficiență mai mare. În realitate, viteza excesivă fără control poate introduce ineficiențe ascunse.
Când viteza de plasare depășește pragurile optime ale procesului, pot apărea mai multe probleme:
- Componente nealiniate care necesită reluare
- Efecte de lipire de punte sau de mormânt
- Creșterea ratei de respingere a inspecției
- Cicluri suplimentare de depanare în timpul testării
Aceste probleme nu apar imediat în numerele de producție brute, dar afectează semnificativ termenele de livrare finale.
Din acest motiv, modernAnsamblu PCB SMTstrategiile prioritizează optimizarea echilibrată mai degrabă decât viteza maximă teoretică.
Dincolo de capacitatea mașinii, ingineria proceselor joacă un rol central în menținerea producției stabile.
Elementele cheie includ:
- Analiză DFM (Design for Manufacturability) pentru a reduce complexitatea plasării
- Aranjament optimizat al alimentatorului pentru a minimiza timpul de inactivitate al mașinii
- Bucle de feedback în timp real între AOI și sistemele de plasare
- Coordonarea lanțului de aprovizionare pentru a evita întreruperile materiale
Acești factori asigură că capacitatea de mare viteză se traduce într-o performanță constantă a producției în lumea reală.
Diferite tipuri de produse necesită configurații SMT diferite. Electronicele de larg consum, plăcile de control industriale și modulele auto impun toate constrângeri diferite privind densitatea de plasare și rigoarea inspecției.
Prin urmare, un mediu flexibil de asamblare PCB trebuie să adapteze configurațiile liniei în mod dinamic, mai degrabă decât să se bazeze pe o singură configurație fixă.
Când se evaluează capacitatea ansamblului PCB în termeni de componente pe oră, este mai semnificativ să se ia în considerare performanța la nivel de sistem decât specificațiile izolate ale mașinii.
Apar trei concluzii cheie:
- Debitul depinde de întregul lanț de producție, nu doar de viteza de plasare.
- Sistemele de inspecție sunt esențiale pentru stabilitatea ieșirii, nu opționale deasupra capului.
- Eficiența reală este atinsă prin echilibrul între viteză, precizie și repetabilitate.
În dezvoltarea electronică modernă, acest echilibru este adesea mai important decât performanța numerică de vârf.
Pana la urma,Ansamblu PCB SMTperformanța ar trebui înțeleasă ca un echilibru coordonat de plasare de mare viteză, control de precizie și inspecție pe mai multe straturi - asigurând că sistemele electronice pot trece de la concept la execuție fiabilă cu stabilitate previzibilă.
