Fanway este specializat în furnizarea de servicii de asamblare a PCB end-to-end end-la-end-end, adaptate precis la cerințele dvs. unice pentru a vă accelera succesul produsului.
Substraturile folosesc FR-4 sau materiale de înaltă frecvență (cum ar fi Rogers 4350B).
Placarea cu aur sau tratarea suprafeței OSP este adoptată pentru a asigura fiabilitatea contactului.
Componentele cheie, cum ar fi modulele DC-DC, sunt supuse testelor de îmbătrânire 100%.
Charging Pile PCBA Motherboard sunt clasificate în două tipuri în funcție de modul de încărcare:
Pile de încărcare AC și pile de încărcare DC.

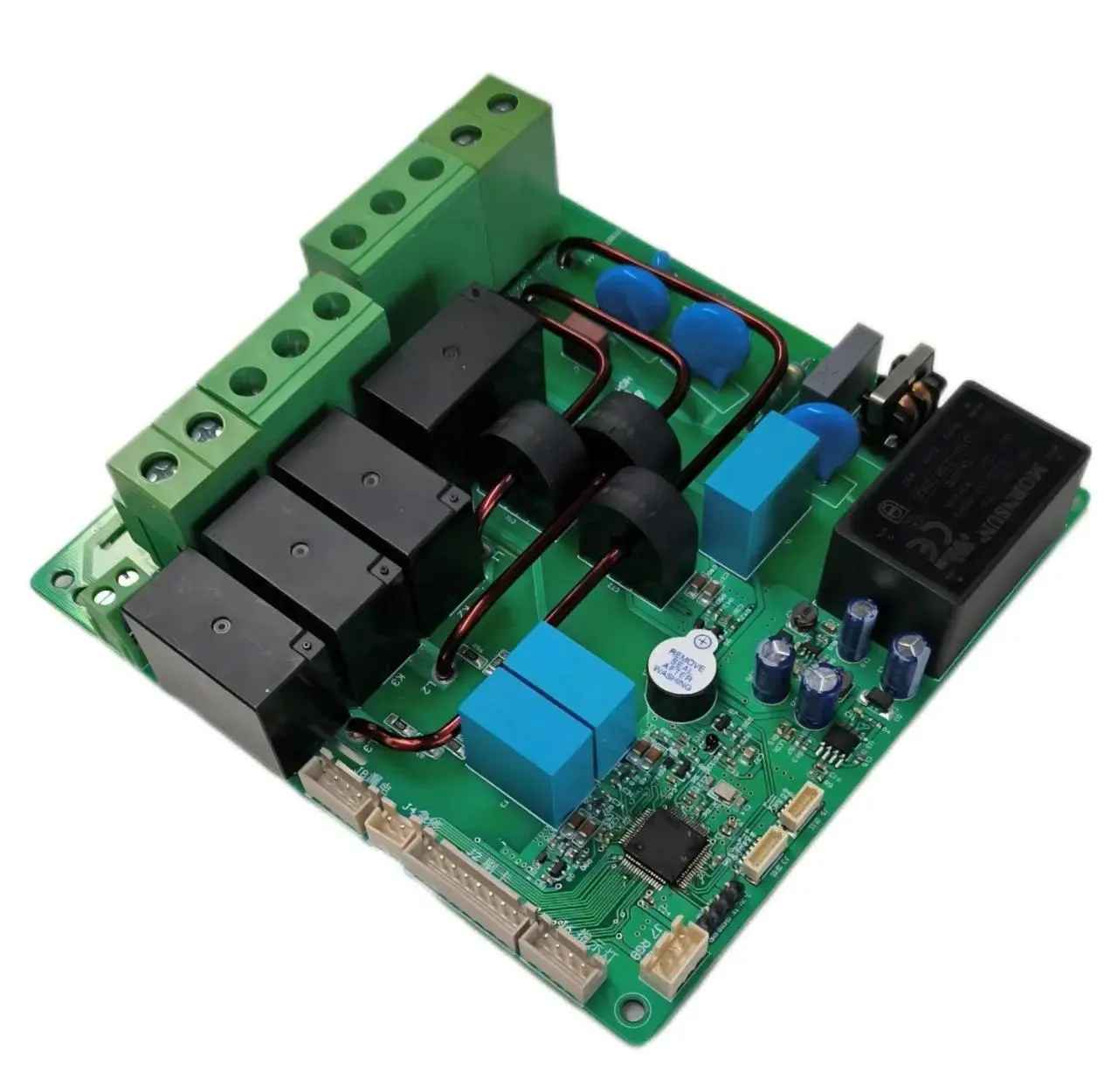

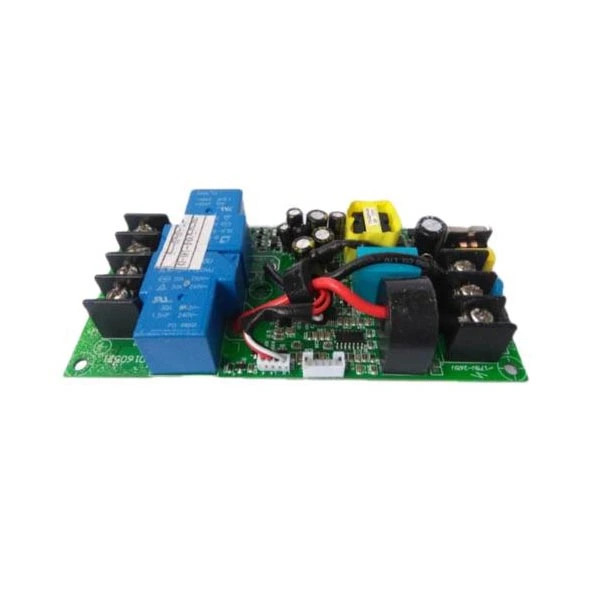

Placă de circuite a pilei de încărcare AC:Această placă convertește puterea de curent alternativ al rețelei în putere de curent continuu prin încărcătorul de bord (OBC) al vehiculului. Funcțiile sale de bază includ:
Control terminal CP:Comunică cu BMS-ul vehiculului folosind semnale PWM pentru a monitoriza starea de încărcare (de exemplu, introducerea pistolului, pregătirea încărcării, începerea încărcării). Tensiunea de lucru este de 12V/9V/6V cu o frecvență de 1kHz.
Detectarea terminalului CC:Confirmă starea conexiunii pistolului de încărcare prin modificări de rezistență și determină capacitatea curentului de ieșire (de exemplu, o rezistență de 1,5 kΩ corespunde unui curent de 8 A).
Parametri tipici:Intrare 220V AC, putere de ieșire 7kW/11kW, grad de protecție IP54.

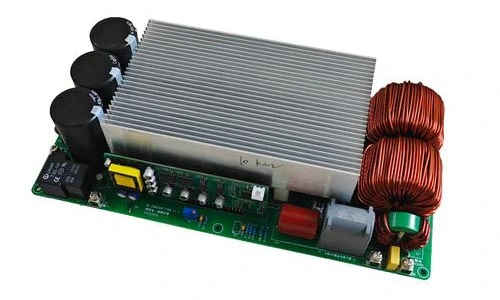

Placă de circuite a pilei de încărcare DC:Această placă emite direct putere DC de înaltă tensiune. Modulele sale de bază includ:
Rectificare AC/DC și modul PFC:Convertește 380 V AC trifazic în DC de înaltă tensiune (750-850 V) utilizând tehnologia activă de corecție a factorului de putere (PFC), cu o eficiență care depășește 97%.
Modul de conversie DC/DC:Reglează tensiunea la intervalul necesar bateriei (de exemplu, 200-920V) prin topologia rezonantă LLC și acceptă controlul dinamic al curentului (până la câteva sute de amperi).
Parametri tipici:Intrare 380V AC, putere de ieșire 30-120kW, cip de control principal STM32F207ZET integrat, suportă comunicarea CAN/RS-485.
Stații de încărcare comunitare:Prioritizează performanța EMC (standard EN 61000-6-2).
Stații de încărcare ultra-rapidă pe autostradă:Trebuie să îndeplinească cerința de tensiune de rezistență a izolației de 2000 V.
Fanway vă oferă o soluție stabilă și eficientă pentru placa de circuit. Bine ați venit să ne contactați pentru mai multe informații
