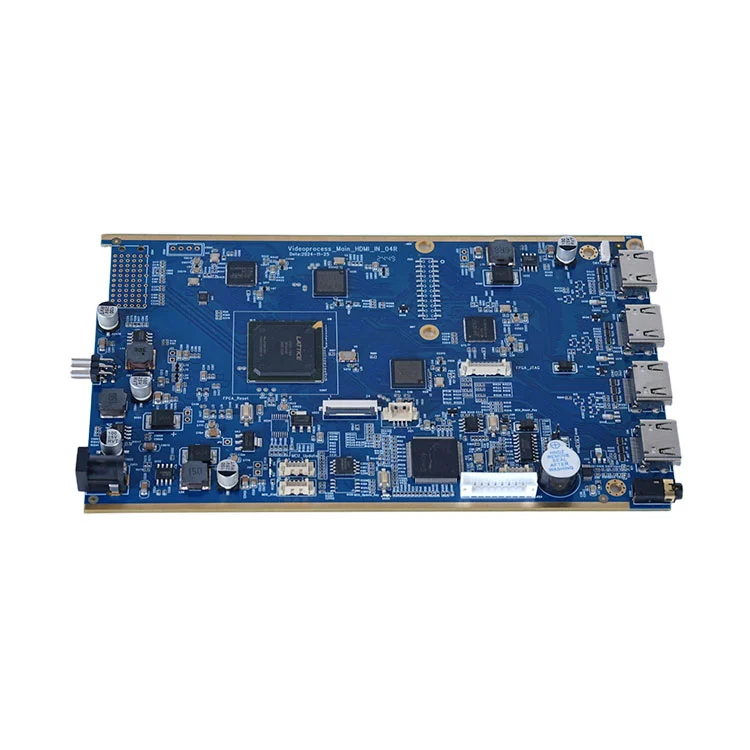

In modern electronics manufacturing, BGA PCB Assemblya devenit una dintre cele mai fiabile și eficiente tehnologii de ambalare pentru dispozitive compacte. Cu capacitatea sa de a suporta componente cu număr mare de pini, performanță termică îmbunătățită și îmbinări de lipire stabile, este utilizat pe scară largă în echipamente de comunicații, electronice de larg consum, sisteme de control industrial și electronice auto. Pe măsură ce tehnologia evoluează către miniaturizare și performanță ridicată, companiilor le placeShenzhen Fanway Technology Co., Ltd. provide advanced BGA PCB Assemblysoluții care asigură calitate, precizie și durabilitate optime.
Dispozitivele BGA (Ball Grid Array) folosesc bile de lipit dispuse într-o grilă sub componentă în loc de știfturi situate pe perimetru. Această diferență structurală aduce mai multe avantaje cheie:
Higher connection density
Better electrical conductivity
Enhanced heat dissipation
Superior performance stability
Reduced risk of solder bridging
Această tehnologie este deosebit de valoroasă atunci când produsul dumneavoastră necesită o integritate a semnalului mai robustă și un ambalaj mai strâns decât pot oferi componentele SMD convenționale.
The application of BGA PCB Assemblycrește semnificativ performanța generală a dispozitivului. Bilele sale de lipit ascunse scurtează căile electrice, scad rezistența și îmbunătățesc viteza de transmisie a semnalului. În plus, suprafața de contact mai mare a bilelor de lipit îmbunătățește conducția căldurii, permițând cipurilor și procesoarelor de mare putere să rămână stabile în timpul funcționării pe termen lung. Pentru industriile care necesită electronice fiabile și compacte, această metodă de asamblare devine indispensabilă.
Key Performance Benefits:
Impedanță mai mică și performanță îmbunătățită la frecvență înaltă
Conexiune mecanică puternică pentru aplicații rezistente la vibrații
Management termic excelent
Capacitate de procesare crescută pentru procesoare, GPU și circuite integrate
Mai jos este o prezentare generală a parametrilor de producție acceptați deShenzhen Fanway Technology Co., Ltd. for BGA PCB Assembly.
1. Assembly Capability Overview
| Parameter Category | Specification |
|---|---|
| Package Types | BGA, Micro-BGA, CSP, LGA, QFN |
| Ball Pitch | 0.25 mm – 1.27 mm |
| Min. Grosimea PCB | 0.4 mm |
| Max. PCB Size | 510 mm × 510 mm |
| Assembly Types | BGA cu plumb/fără plumb |
| Inspection Method | Raze X, AOI, Testare funcțională |
| Rework Capability | Îndepărtarea BGA, reballing, înlocuire |
2. Soldering & Inspection Parameters
Reflow Temperature Control: ±1°C accuracy
Voids Rate: < 10% (optimizat pentru aplicații premium)
Coplanarity Tolerance: < 0.1 mm
Precizie de aliniere: ±20 μm
Precizia plasării: Până la 01005 componente acceptate împreună cu BGA
3. PCB Material Compatibility
FR4 High-Tg
Polyimide (PI)
Plăci de înaltă frecvență Rogers
PCB-uri hibride multistrat
Plăci HDI cu canale oarbe/îngropate
Acești parametri asigură o asamblare stabilă, repetabilă și de înaltă precizie chiar și pentru cele mai complexe proiecte BGA.
Industriile care necesită precizie, durabilitate și densitate mare a componentelor aleg în mod constantBGA PCB Assembly because it ensures:
Minimal signal delay
Stabilitate termică pe termen lung
Strong mechanical bonding
Rată scăzută de eșec în funcționare continuă
Excellent EMC performance
Industries Widely Applying BGA PCB Assembly:
Electronice de larg consum (smartphone, tablete, laptopuri)
Echipamente de control industrial
Electronice auto și sisteme de navigație
Medical electronics
Dispozitive de comunicare în rețea
Electronică aerospațială și de apărare
Shenzhen Fanway Technology Co., Ltd. oferă soluții BGA personalizate pentru a îndeplini aceste condiții exigente din industrie.
Fiabilitatea depinde în mare măsură de controlul procesului, tehnologia de inspecție și expertiza în inginerie. Angajăm:
Quality Control Measures:
Inspecție optică automată (AOI)
Detectează o ușoară nealiniere, defecte de lipire și probleme de orientare a componentelor.
X-ray Inspection
Esențial pentru îmbinările de lipire ascunse sub pachetele BGA.
Verifică dacă există goluri, punți, lipire insuficientă și conexiuni deschise.
Reflow Profiling Optimization
Asigură că bilele de lipit se topesc complet și formează conexiuni uniforme.
Tehnologie profesională de reluare
Inginerii noștri pot înlocui, reface și realiniază în siguranță componentele BGA fără a deteriora PCB-ul.
Aceste tehnici asigură că fiecare placă îndeplinește standardele globale de calitate, cum ar fi IPC-A-610 și ISO9001.
The true value of BGA PCB Assemblyconstă în capacitatea sa de a ajuta inginerii să proiecteze produse care sunt:
Smaller
Faster
Mai eficient din punct de vedere energetic
Mai fiabil în condiții dure
Deoarece pachetele BGA se află direct deasupra bilelor de lipit, căile electrice se scurtează și rezistența se reduce. Această structură este ideală pentru produsele care necesită procesare rapidă a datelor sau aspect intern compact. De exemplu, dispozitivele care utilizează procesoare, cipuri de memorie, module Bluetooth sau circuite integrate de rețea avansate beneficiază foarte mult de asamblarea BGA.
Pentru a asigura o performanță optimă, inginerii ar trebui să evalueze:
Design Considerations:
Adequate pad diameter
Design adecvat al măștii de lipit
Via-in-pad structure if necessary
PCB heat distribution
Configurația curbei de reflux
Suitable material and layer count
Production Considerations:
Precizia echipamentelor de plasare
Capacitate de inspecție cu raze X
Experiență în inginerie cu proiecte de înaltă densitate
Capacitate de reluare și reparare
Shenzhen Fanway Technology Co., Ltd. oferă asistență tehnică cuprinzătoare, ajutându-vă să optimizați aspectul, să reduceți riscul de asamblare și să îmbunătățiți randamentul de producție.
Î1: Ce este BGA PCB Assembly și de ce este utilizat pe scară largă?
A:BGA PCB Assembly este o metodă de montare a componentelor Ball Grid Array pe plăci de circuite imprimate folosind bile de lipit aranjate sub pachet. Este utilizat pe scară largă deoarece oferă conexiuni de înaltă densitate, performanță electrică stabilă și disipare excelentă a căldurii, care sunt esențiale pentru dispozitivele electronice compacte moderne.
Î2: Cum îmbunătățește Ansamblul PCB BGA fiabilitatea produsului meu?
A:Structura sa creează conexiuni mecanice puternice și îmbunătățește conducția termică. Acești factori reduc ratele de eșec, îmbunătățesc stabilitatea performanței și permit PCB-ului să funcționeze eficient în condiții continue de încărcare mare.
Î3: Ce inspecții sunt necesare în timpul asamblarii PCB BGA?
A:Inspecția cu raze X este obligatorie pentru a verifica îmbinările de lipit ascunse. AOI și testarea funcțională sunt, de asemenea, recomandate pentru a asigura acuratețea alinierii, lipirea adecvată și performanța electrică.
Î4: Poate Shenzhen Fanway Technology Co., Ltd. să se ocupe de proiecte complexe de asamblare PCB BGA?
A:Da. Suportăm plăci BGA, Micro-BGA, CSP și HDI cu pasă fină, cu poziție avansată de precizie, control al refluxului, testare cu raze X și capabilități de reluare, făcându-ne un partener de încredere pentru servicii de asamblare BGA de gamă completă.
Dacă proiectul dvs. necesită stabil, de înaltă precizie și de înaltă performanțăBGA PCB Assembly, echipa noastră de ingineri este pregătită să vă sprijine dezvoltarea de la prototipare la producția de masă.
Pentru mai multe informații sau consultanță tehnică, vă rugămcontact Shenzhen Fanway Technology Co., Ltd.— partenerul dumneavoastră de încredere în producția electronică avansată.
