De la proiectarea PCB la producția în masă, Fanway oferă servicii de fabricație PCB cu rotație rapidă ca soluții unice pentru a aborda cerințele diverse ale proiectului și pentru a vă accelera timpul la piață.

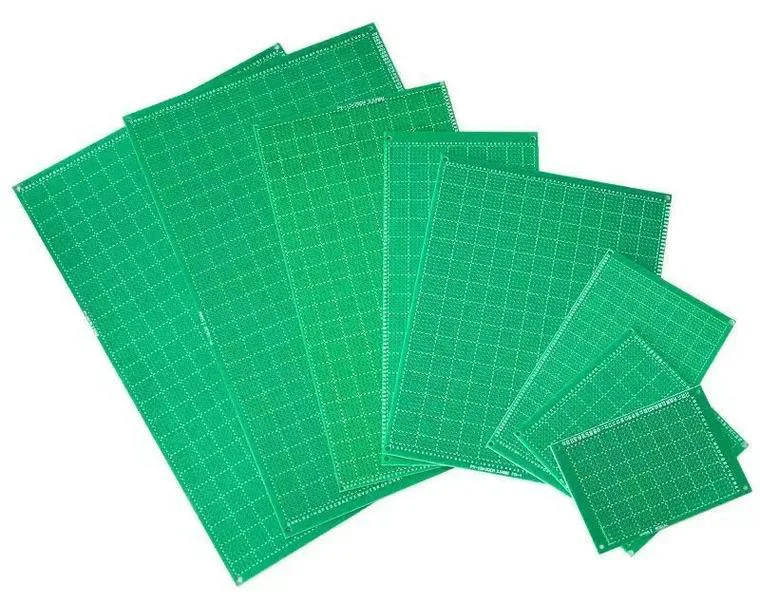

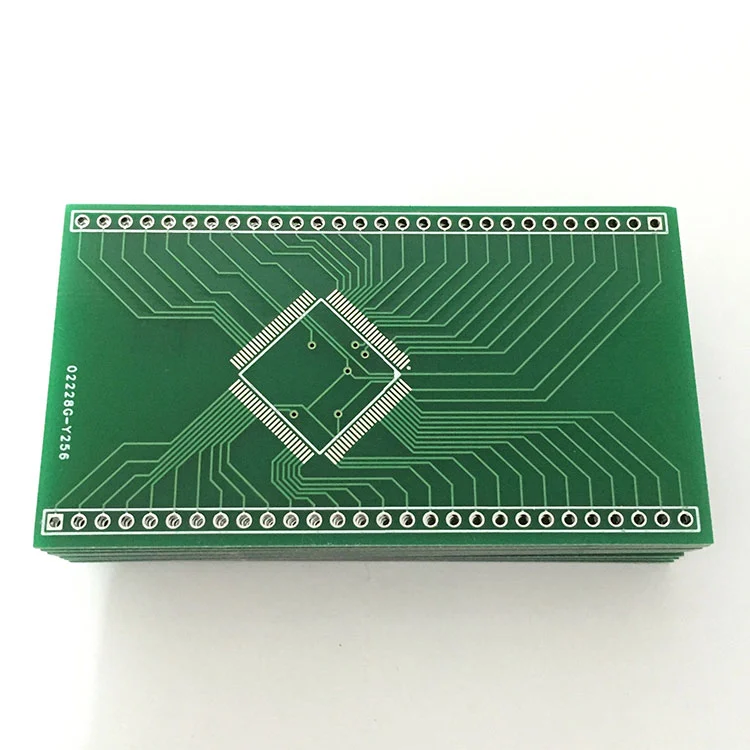

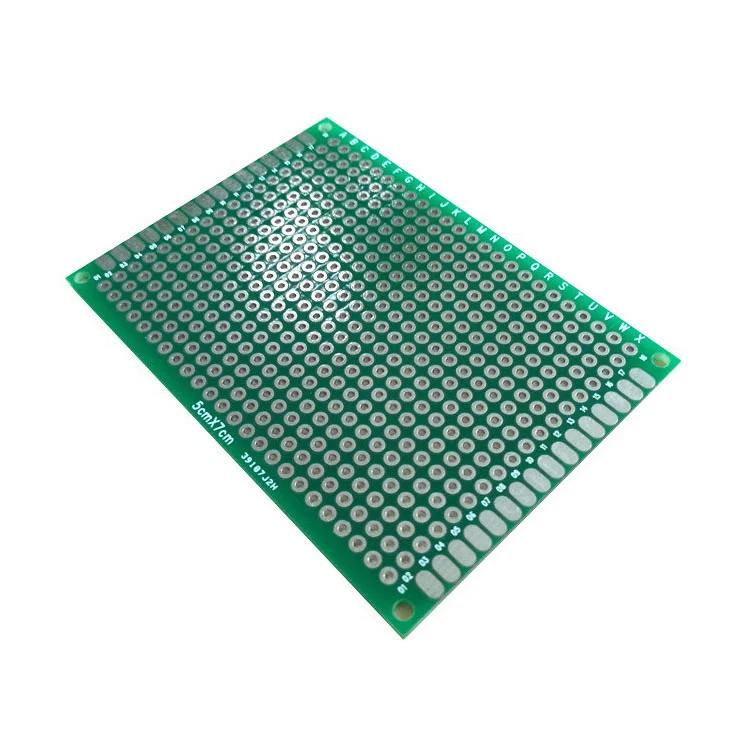

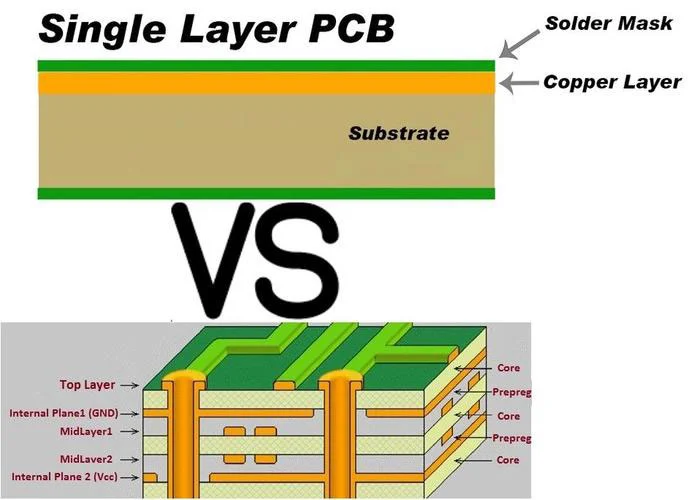

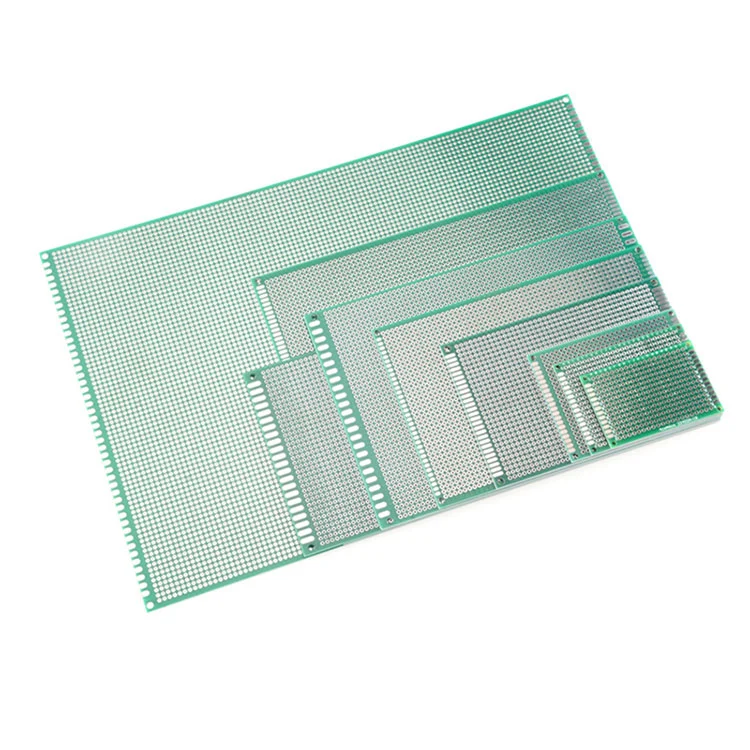

PCB cu un singur strat, cunoscut și sub denumirea de o placă de circuit tipărită cu o singură față, este cea mai simplă formă de design PCB. Este format dintr-un singur strat de cupru conductiv laminat pe un substrat neconductiv (cum ar fi FR-4), cu componente montate pe o parte și urme dirijate pe partea opusă. Cea mai bună soluție pentru circuitele cu complexuri reduse, este utilizată pe scară largă în electronica de consum, sursele de alimentare și controalele industriale datorită procesului său de fabricație accesibil și rapid.
PCB cu un singur strat cu costuri mai mici de material și fabricare în comparație cu proiectele cu mai multe straturi.
Procesul simplu reduce timpul de plumb, deoarece nu este necesară o laminare și prin foraj.
Risc minim de aliniere necorespunzătoare a stratului.
24/7 experți online întotdeauna gata să vă ajute.
| Parametru | Gama tipică |
| Grosimea plăcii | 0,4 mm până la 3,2 mm |
| Grosime de cupru | 1/2 oz până la 3 oz |
| Lățimea minimă a urmelor | 0,2 mm (8mil) |
| Gaura minimă găurită | 0,3 mm (12mil) |
| Finisarea suprafeței | HASL, OSP, ENIGHT |
| Temperatura de funcționare | -50 ° C până la +105 ° C (dependent de material) |
| Avantaje | Limitări |
| ✔ cost ultra-mic | ❌ Fără multistrat sau prin suport |
| ✔ Ușor de reparat/modificat | ❌ Densitate de rutare limitată |
| ✔ Timp rapid de transformare | ❌ impropriu pentru proiectele de înaltă frecvență (> 100MHz) |
| ✔ Lightweight & Compact | ❌ Performanță termică mai mică |
Pregătirea materialelor:Laminat îmbrăcat cu cupru cu o singură față.
Gravură:Îndepărtați cuprul nedorit pentru a forma urme.
Foraj:Creați găuri pentru componente prin gaură.
Masca de lipit și Silkscreen:Aplicați acoperire de protecție și marcaje.
Finisaj de suprafață:Opțiunile includ HASL (nivelare de lipit cu aer cald) sau OSP.
Electronica de consum:Calculatoare, iluminat cu LED, jucării.
Sisteme de alimentare:Convertoare AC/DC, relee.
Controluri industriale:Senzori, controlere motorii.
