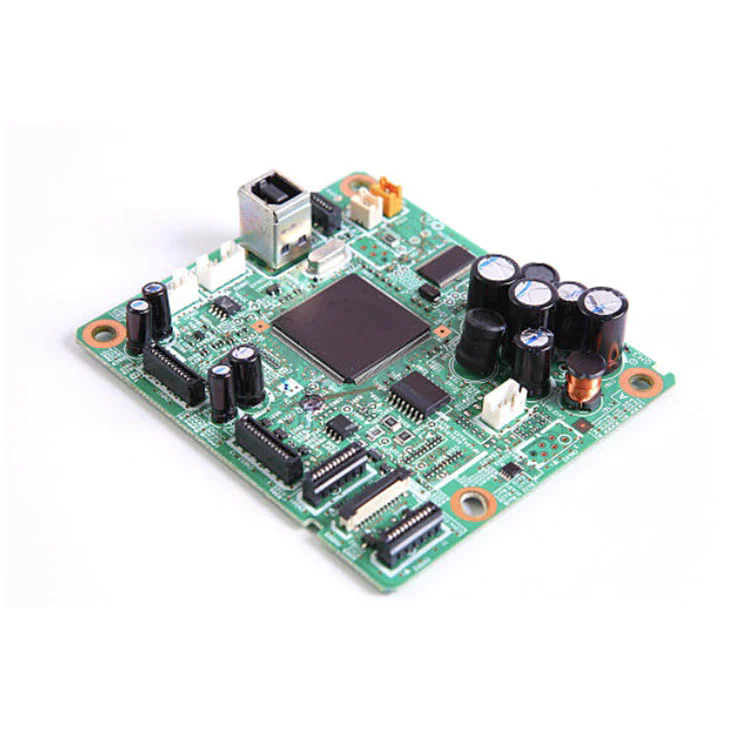

În lumea electronică cu evoluție rapidă de astăzi, capacitatea de a amesteca mai multe tehnologii PCB-rigid, flex, rigid-flex-într-o singură soluție integrată, a devenit critică.Ansamblu mixt de PCBcâștigă proeminență pentru că permite:
Proiectare compactă, ușoară: îmbină substraturi rigide și flexibile pentru factori de formă de economisire a spațiului.
Durabilitate și fiabilitate îmbunătățite: straturile flexibile absorb tensiunea mecanică, reducând eșecul.
Eficiența costurilor: combină procesele pentru a reduce etapele de asamblare, aprovizionarea și inventarul.
Tendințele actuale de căutare Google dezvăluie o cerere ridicată pentru termeni precum „Servicii de asamblare a PCB mixtă”, „ansamblu PCB rigid-flex” și „Flex to Rigid PCB Integration”. Prin structurarea acestui articol în jurul centralului, ce interogare - „Ce face ca asamblarea PCB mixtă să fie indispensabilă pentru electronica de astăzi?” - ne aliniem îndeaproape cu intenția de căutare a utilizatorilor și subiectele în trend.
Mai jos este o imagine de ansamblu consolidată (în formă de tabel) care oferă o imagine detaliată a specificațiilor mixte de asamblare a PCB. Acest lucru demonstrează profesionalismul și claritatea noastră.
| Caracteristică | Specificații / descriere |
|---|---|
| Tipuri de substrat | Straturi rigide FR-4, straturi flexibile polimidă, configurații rigide-flexe |
| Număr de straturi | Până la 20 de straturi (amestec de rigid + flex); stivă tipică: 6-8 + flex 2-4 rigid |
| Urmăriți/spațiu minim | Rigid: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Prin tipuri | VIA-uri prin gaură (THV), microvii (diametru ≥ 50 um), VIA îngropată și oarbă |
| Grosime de cupru | 1 oz (tipic); Până la 3 oz cupru mai greu pentru segmente flexibile cu curent ridicat |
| Flex Bend RADIUS | ≥ 10 × grosime, standard: ≥ 0,5 mm rază de îndoire pentru o grosime flexibilă de 0,05 mm |
| Masca de lipit | Masca de lipit flexibilă pentru zonele flexibile, mască rigidă pentru FR-4; tranziție perfectă |
| Componente de asamblare | Componente de montare, prin găle, mixte, mixte/THT; Zonele flexate pot include rigidizatoare |
| Managementul termic | Avioane de cupru încorporate și vias termic pentru a gestiona zonele de hotspot |
| Standarde de calitate | IPC-6013 (flex), IPC-6012 (rigid), IPC-6018 (rigid-flex), IPC-A-600 Clasa 2; ROHS / Reach Respectarea |
Care sunt cele mai critice considerente de proiectare și proces atunci când planificați un ansamblu de PCB mixt?
Compatibilitatea materialelor și planificarea stiviei
Interacțiunea dintre FR-4 rigide și straturile de polimidă flexibile trebuie să fie concepută cu atenție pentru a evita delaminarea în timpul flexiunii. Controlul coeficientului de expansiune termică (CTE) pe straturi asigură o fiabilitate pe termen lung prin cicluri termice.
Urmăriți și prin integritate în zonele Flex
Zonele flexibile cere toleranțe mai strânse: straturi de cupru mai subțiri, urme/spațiu controlate și optimizate prin design (de exemplu, microvii umplute și placate) pentru a rezista la oboseală de la îndoire.
Raza de îndoire, viața flexibilă și stresul mecanic
Specificarea razelor de îndoire corespunzătoare (≥ 10 × grosime) și efectuarea testării flex-a-viață în condiții dinamice prevăzute asigură că secțiunile flexive suportă mișcarea operațională.
Integrarea rigidizatorului pentru asamblarea componentelor
Rigidizatoare temporare sau permanente (de exemplu, foi FR-4 sau polimidă susținută de adeziv) sunt adesea utilizate pentru a simula suportul rigid în timpul ansamblului SMT/THT pe zonele flexibile, asigurând plasarea și lipirea exactă, apoi eliminate, dacă este nevoie.
Rutare termică și semnal
PCB-urile mixte adesea combină circuitele de mare putere sau RF. Termic corespunzător prin tablouri și planuri la sol, asociat cu atribuirea atentă a stratului, menține integritatea semnalului și disiparea căldurii.
Taxe de producție și costuri de costuri
Complexitatea de echilibrare vs. cost: creșterea numărului de straturi, microvii sau creșteri grele de cupru. Recenziile timpurii DFM (Proiectarea pentru producție) sunt esențiale pentru a valida fezabilitatea și rentabilitatea.
Capacități de testare și inspecție
Modelele mixte pot limita AOI sau radiografie standard; Pot fi necesare corpuri de corpuri personalizate, teste de testare prietenoase cu flexie sau testare a sondei zburătoare pentru a valida conectivitatea și plasarea componentelor.
Q1: Pentru ce se folosește ansamblul PCB mixt?
A1: Este utilizat în cazul în care soluțiile rigide doar scurte-cum ar fi purtabile, dispozitive pliabile, implanturi medicale, tablouri de senzori aerospațiali-orice aplicație care solicită flexibilitate, compactitate și fiabilitate.
Q2: Cum vă puteți asigura fiabilitatea în tranzițiile flex-rigid?
A2: Prin proiectarea atentă a stiviei (CTE potrivită), razele de îndoire controlate, legarea epoxidică sau adezivă în zonele de tranziție, corespunzătoare prin placare și testare sub cicluri mecanice simulate.
Ansamblul mixt de PCB se află în fruntea proiectării moderne de electronice - care oferă integrarea de neegalat a tehnologiilor rigide și flexibile. Cheia constă în planificarea minuțioasă a stivei, urmări/prin precizie, testare mecanică flexifică, analiză DFM și QA strictă pentru a asigura atât viabilitatea performanței, cât și cea a costurilor.
Atunci când se face corect - punerea în considerare a regulilor de proiectare a experților, a materialelor robuste și a producției precise - asamblarea PCB mixată deblochează posibilitățile de produse noi în purtabile avansate, dispozitive medicale, aerospațiale, auto și consumatori.
LaFanway, aducem peste două decenii de expertiză în PCB avansat și fabricare rigidă-flexă. Serviciile noastre mixte de asamblare PCB combină materiale de înaltă calitate, standarde de lider în industrie (conformitate IPC, ROHS/Reach) și suport DFM adaptat pentru a obține soluții durabile, performante la scară.
Indiferent dacă prototipați sau rampați la o producție cu volum mare, echipa noastră asigură excelența design-la-livrare.Contactaţi-neAstăzi pentru a vă ridica proiectele de produse cu soluții mixte de asamblare a PCB mixtă cu precizie.
