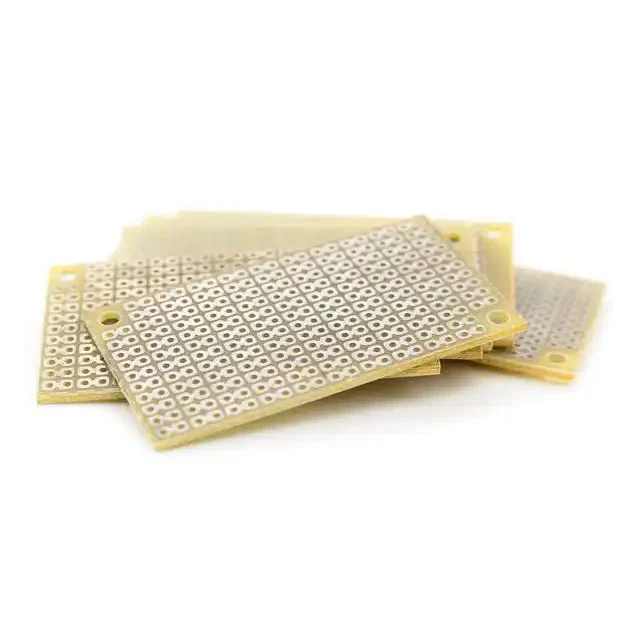

PCB-uri ceramice(Plăcile de circuite imprimate) câștigă rapid acțiune în industriile care solicită performanță termică ridicată, fiabilitate și miniaturizare. Spre deosebire de plăcile tradiționale FR4, PCB-urile ceramice folosesc materiale ceramice ca substrat, oferind o disipare superioară a căldurii, rezistență mecanică și izolație electrică.
PCB-urile ceramice sunt plăci de circuite imprimate specializate care folosesc materiale ceramice - de obicei oxid de aluminiu (Al₂O₃), nitrură de aluminiu (AlN) sau oxid de beriliu (BeO) - ca substrat de bază. Aceste materiale sunt alese pentru conductivitatea termică excepțională, izolația electrică și stabilitatea în condiții de temperatură ridicată.
Caracteristici și parametri cheie ai PCB-urilor ceramice:
| Parametru | Gama tipică / Specificații | Descriere |
|---|---|---|
| Material de substrat | Al₂o₃, AlN, BEAO Beo | Determină conductivitatea termică și proprietățile de izolare electrică |
| Conductivitate termică | 20–200 W/m·K | Disiparea eficientă a căldurii pentru componente de mare putere |
| Constanta dielectrica (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Asigură integritatea semnalului în aplicațiile de înaltă frecvență |
| Coeficientul de dilatare termică (CTE) | 6–7 ppm/°C | Reduce stresul dintre PCB și componentele montate |
| Temperatura maximă de funcționare | 450–1000°C | Sprijină funcționarea la temperatură ridicată fără degradarea substratului |
| Grosime | 0,2–3,0 mm | Suportă atât modele subțiri, cât și rigide |
| Strat de cupru | 35–105 µm | Oferă suficientă capacitate de purtare a curentului |
| Finisaj de suprafață | Aur, nichel, staniu, argint | Asigură fiabilitate în lipire și durabilitate pe termen lung |
PCB-urile ceramice sunt adesea clasificate înCupru lipit direct (DBC), Brazare metalică activă (AMB), șiTehnologia filmului grosscânduri. Fiecare tip satisface nevoi specifice, de la module de putere cu curent ridicat la dispozitive microelectronice, oferind avantaje unice în managementul termic și robustețea mecanică.
Disipare superioară a căldurii:
LED-urile de mare putere, modulele RF și electronicele de putere generează căldură semnificativă. PCB-urile ceramice oferă căi termice eficiente, prevenind supraîncălzirea, îmbunătățind longevitatea și menținând performanța stabilă în condiții de încărcare ridicată. PCB-urile ceramice pe bază de nitrură de aluminiu, de exemplu, pot depăși nivelurile de conductivitate termică de 200 W/m·K, mult superioare plăcilor FR4 standard (~0,3 W/m·K).
Stabilitate de înaltă frecvență:
Substraturile ceramice prezintă pierderi dielectrice scăzute, ceea ce asigură o atenuare minimă a semnalului în circuitele de înaltă frecvență. Acest lucru le face ideale pentru aplicații RF, module 5G și dispozitive de comunicație prin satelit.
Stabilitate mecanică și chimică:
Ceramica rezistă la coroziune, umiditate și șoc termic, ceea ce este crucial în mediile auto, aerospațiale și industriale în care PCB-urile sunt expuse la condiții dure.
Miniaturizare și design de înaltă densitate:
Odată cu creșterea dispozitivelor electronice compacte, PCB-urile ceramice permit o plasare mai strânsă a componentelor fără a compromite gestionarea căldurii. Rigiditatea lor structurală suportă componente grele sau de înaltă densitate.
Fiabilitate pe termen lung:
PCB-urile ceramice mențin performanța pe perioade lungi chiar și la temperaturi ridicate și la stres mecanic, reducând nevoia de înlocuiri frecvente sau defecțiuni ale sistemului.
PCB-urile ceramice sunt integrante în sectoarele care necesită atât performanță termică ridicată, cât și inginerie de precizie. Aplicațiile cheie includ:
Iluminare cu LED:LED-urile de mare putere beneficiază de disiparea excelentă a căldurii a PCB-urilor ceramice, sporind luminozitatea și durata de viață.
Electronica de putere:Invertoarele, convertoarele și driverele de motor se bazează pe PCB-urile ceramice DBC pentru a gestiona curentul și căldura.
Industria auto:Vehiculele electrice și sistemele hibride utilizează PCB-uri ceramice în modulele de management al bateriei și ale grupului de propulsie.
Telecomunicatii:Dispozitivele RF și 5G necesită o transmisie stabilă a semnalului la frecvențe înalte, care poate fi realizată cu substraturi ceramice cu pierderi reduse.
Dispozitive medicale:Circuitele de înaltă fiabilitate pentru sisteme de imagistică, lasere și diagnosticare utilizează PCB-uri ceramice pentru a menține operațiuni precise la temperaturi ridicate.
Tendințe emergente:
Integrare cu electronice flexibile:Combinarea PCB-urilor ceramice cu substraturi flexibile permite modele hibride pentru dispozitive portabile și robotică compactă.
Management termic avansat:Inovații precum conductele de căldură încorporate sau răcirea cu micro-canale sunt implementate alături de PCB-uri ceramice pentru a îmbunătăți și mai mult performanța.
Miniaturizarea modulelor de mare putere:Substraturile ceramice acceptă interconexiuni de înaltă densitate în factori de formă mici, permițând electronice de ultimă generație și echipamente industriale.
Producție verde:Tehnicile de producție de PCB ceramice ecologice câștigă acțiune, reducând impactul asupra mediului, menținând în același timp performanța ridicată.
Î1: Care sunt avantajele utilizării PCB-urilor ceramice față de PCB-urile cu miez metalic?
A1:PCB-urile ceramice oferă o conductivitate termică superioară, pierderi dielectrice mai mici, rezistență la temperatură mai mare și o stabilitate mecanică mai mare în comparație cu PCB-urile cu miez metalic. În timp ce miezurile metalice excelează în răspândirea căldurii, ceramica asigură un management termic precis în punctele fierbinți localizate și mențin simultan izolația electrică.
Î2: Cum afectează grosimea unui PCB ceramic performanța acestuia?
A2:Substraturile ceramice mai groase îmbunătățesc rezistența mecanică și permit o capacitate de curent mai mare, dar pot reduce ușor eficiența de disipare a căldurii pe unitate de grosime. Alegerea grosimii optime echilibrează rigiditatea, performanța termică și fezabilitatea de fabricație pentru aplicația dorită.
Î3: Pot fi utilizate PCB-urile ceramice în aplicații de înaltă frecvență?
A3:Da, PCB-urile ceramice au pierderi dielectrice scăzute și permitivitate stabilă, ceea ce le face ideale pentru circuite RF, module 5G și aplicații cu microunde, unde integritatea semnalului este critică.
Î4: Sunt PCB-urile ceramice mai scumpe decât plăcile tradiționale FR4?
A4:Da, PCB-urile ceramice au, în general, costuri inițiale mai mari datorită materialului și complexității procesării. Cu toate acestea, fiabilitatea pe termen lung, eficiența termică și ratele reduse de eșec justifică adesea investiția, în special în aplicațiile de mare putere sau de înaltă frecvență.
Î5: Care sunt diferențele dintre PCB-urile ceramice DBC, AMB și Thick Film?
A5:Plăcile DBC au cupru lipit direct de ceramică, oferind o conducție termică excelentă pentru dispozitivele de alimentare. Plăcile AMB utilizează tehnici de lipire pentru o conectivitate termică și electrică puternică. PCB-urile ceramice cu film gros se bazează pe paste conductoare imprimate, potrivite pentru circuite compacte, cu mai multe straturi.
Fanwayeste specializată în PCB-uri ceramice de înaltă performanță, adaptate pentru electronice avansate. Compania combină materiale ceramice premium cu procese precise de fabricație pentru a asigura un management superior al căldurii, stabilitatea semnalului și fiabilitatea mecanică. Oferind un spectru complet de soluții PCB ceramice, inclusiv variantele DBC, AMB și Thick Film, Fanway răspunde nevoilor diverse ale industriilor, de la iluminatul cu LED-uri până la electronica auto.
Cu zeci de ani de experiență și un accent pe calitate, Fanway asigură că fiecare placă se aliniază la standardele internaționale, sprijinind clienții să obțină performanțe termice optimizate, o durată de viață îmbunătățită a dispozitivului și soluții de design de înaltă densitate. Pentru întrebări, asistență tehnică sau soluții personalizate de PCB ceramice,contactaţi-neastăzi pentru a explora ofertele inovatoare ale Fanway și pentru a vă îmbunătăți designul electronic.
