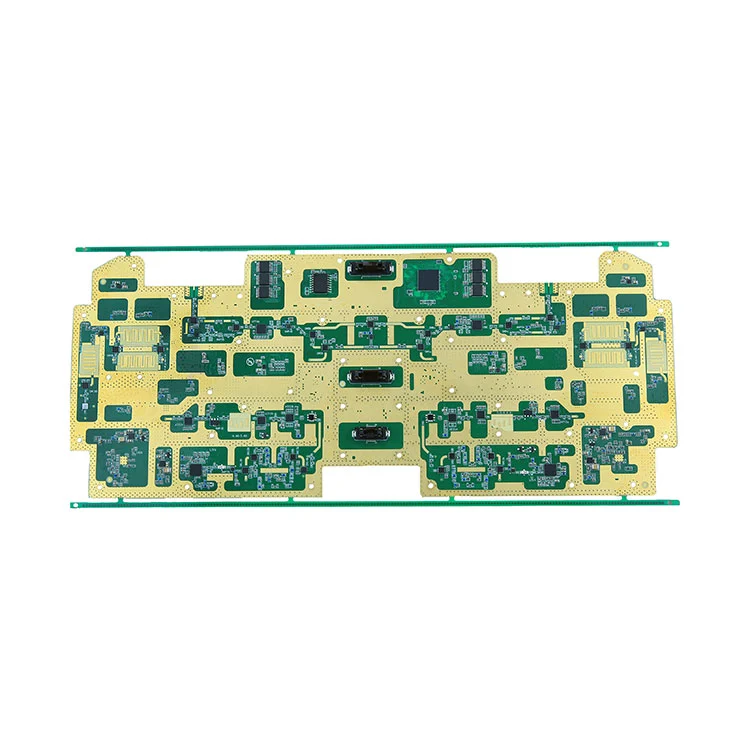

Montare la suprafață ansamblu PCB

Fanway este partenerul tău de încredere SMT

Ca furnizor de lungă durată de servicii profesionale de asamblare PCB pentru montarea suprafeței pentru clienți din diverse industrii. Fanway este specializat în fabricarea de contracte electronice, folosim echipamente SMT Precision și o echipă de experți tehnice pentru a ajuta la proiectarea prototipurilor, testarea PCBA și producția de înaltă eficiență. Contactați -ne direct pentru a solicita o ofertă.

Cum funcționează SMT?

SMT este un proces pentru asamblarea electronică. Componentele electronice furnizate sunt montate pe suprafața unui PCB (placă de circuit imprimat). Este un proces extrem de automat și flexibil, permite producătorului să plaseze diverse componente pe placa PCB.

Avantajele ansamblului PCB de montare a suprafeței (tehnologie SMT):Densitatea de asamblare ridicată, dimensiunea mică a produselor electronice, greutatea ușoară, volumul și greutatea componentelor de montare a suprafeței sunt doar aproximativ 1/10 dintre cele ale componentelor tradiționale prin gaură, fiabilitate ridicată, rezistență puternică de vibrații și o rată scăzută de defecte a îmbinărilor de lipit.

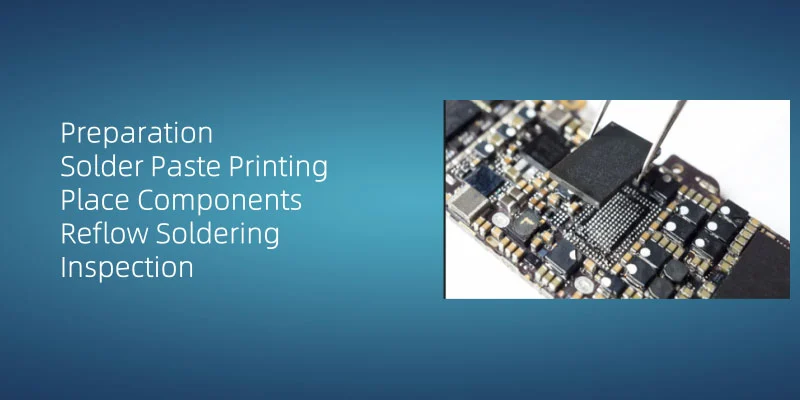

Proiectarea și asamblarea tehnologiei de montare a suprafeței (SMT) a PCB (placa de circuit imprimat) este formată din cinci pași de bază:

1. Pregătire

În primul rând, operatorul trebuie să se asigure că suprafața de lucru este curată și ordonată și să poarte o curea anti-statică a încheieturii și o îmbrăcăminte sigură pentru ESD pentru a menține un mediu de operare sigur pentru a face electricitate statică, fără componente dăunătoare.

2. imprimarea pastei de lipit

Aplicarea pastei de lipit pe PCB este procesul de bază al tehnologiei de montare a suprafeței (SMT). Imprimantele automate cu stencil depun pasta, iar calitatea depunerii sale influențează în mod critic fiabilitatea comună de lipit. În timpul aplicării, asigurați uniformitatea pastei și volumul adecvat pentru a preveni defecte precum depunerea insuficientă sau excesivă. La Fanway, implementăm SPI (inspecție de paste de lipit) pentru a verifica parametrii de volum de lipire.

3. Plasați componente

Așezați componentele dispozitivului de montare a suprafeței (SMD) pe placa de circuit imprimat (PCB). De obicei, componentele SMD vor fi plasate printr -o mașină de plasare automată în mod eficient și precis. Mașina folosește sfaturi de aspirație pentru a ridica componente din tăvi și le poziționează precis în locațiile desemnate de pe PCB.

4. Reflow Soluție

Componentele sunt fixate pe PCB prin lipirea Reflow. Pasta de lipit este încălzită pentru a se topi, astfel sudând ferm componentele pe PCB. Acest proces necesită un control precis al profilului de temperatură și al calendarului pentru a asigura integritatea comună a lipitului.

5. Inspecție

Inspecția și testarea detaliată sunt necesare după lipirea reflowului. Asigurați -vă că toate componentele sunt sudate corespunzător și plăcile de circuit funcționează normal, fără articulații reci și scurtcircuite.

După finalizarea procesului de sudare, se efectuează o inspecție și testare detaliată pentru a se asigura că toate componentele sunt sudate corespunzător și că placa de circuit funcționează normal.

Capacitățile noastre de producție SMT

* Ansamblul completă a sistemului

* Managementul și controlul materialelor

* Trasabilitatea și gestionarea și controlul prevenirii erorilor

* Testare/ validare/ îmbătrânire

* Dimensiunea minimă a componentei SMT: 01005

* Pitch minim (BGA):0,2mm

* Dimensiunea minimă a PCB -ului:5050mm

* Dimensiunea maximă a PCB -ului:910600mm

* Cea mai bună precizie a echipamentelor:+/- 25um

Cazuri PCBA

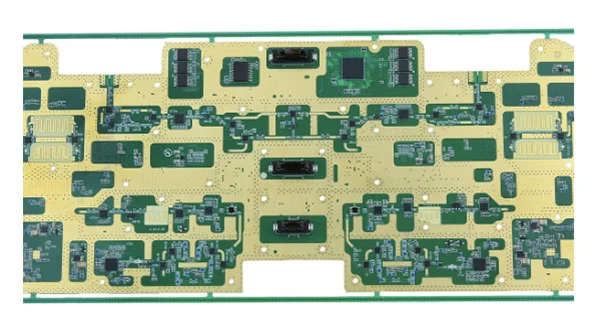

* Tip: instrumentare
* Număr de componente: 136
* Cantitate de componente: 2729
* Soluție de reflow fără plumb cu două fețe
* Dimensiunea minimă a pachetului: 0402
* Distanța minimă a componentelor: 0,4PH QFN

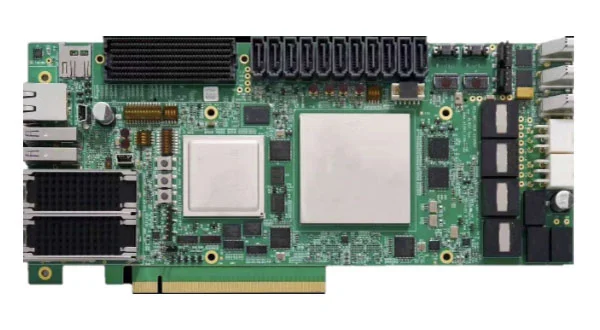

* Tip: control industrial
* Număr de componente: 68
* Cantitate de componente: 1131
* Reflow fără plumb cu două fețe +lipire de undă cu o singură față
* Numărul de lipire BGA: 13
* Dimensiunea minimă a pachetului: 0402
* Distanța minimă a componentelor: 0,5ph qfn

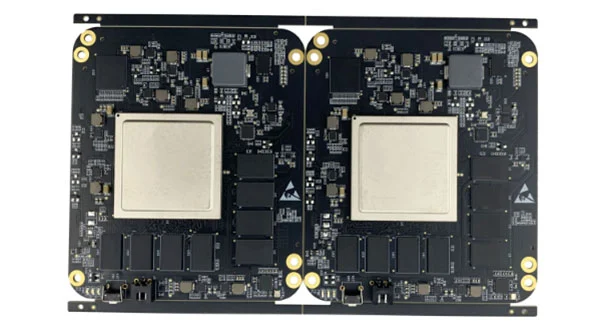

* Tip: placa de bază de control industrial
* Număr de componente: 187
* Cantitate de componente: 1920
* Reflow fără plumb cu două fețe +lipire de undă cu o singură față
* Dimensiunea minimă a pachetului: 0402
* Distanța minimă a componentelor: 0,4mm
