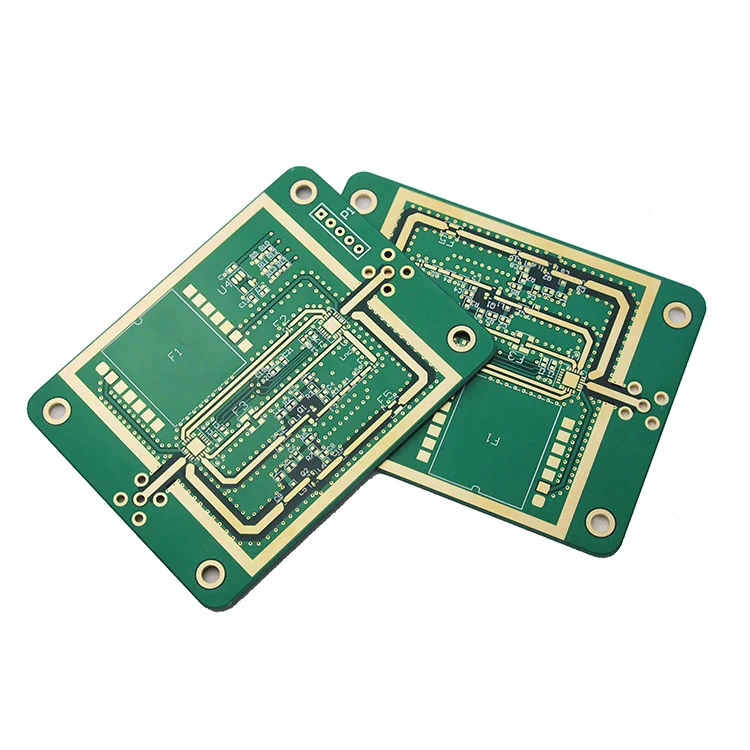

PCB de înaltă frecvențătehnologia este esențială pentru sistemele moderne RF, microunde și digitale de mare viteză care funcționează în intervalul GHz. Pe măsură ce frecvențele cresc, pierderea semnalului, nepotrivirea impedanței și interferența electromagnetică devin provocări critice de proiectare. Acest ghid cuprinzător explică modul în care PCB-ul de înaltă frecvență îmbunătățește integritatea semnalului, explorează materialele, strategiile de proiectare, procesele de fabricație, factorii de cost și soluțiile practice pentru problemele comune ale ingineriei. Indiferent dacă dezvoltați module 5G, radar auto, sisteme prin satelit sau dispozitive de comunicare de mare viteză, acest articol oferă informații tehnice clare pentru a vă ajuta să obțineți performanțe stabile și fiabile.
Un PCB de înaltă frecvență este conceput pentru a funcționa în mod fiabil la frecvențe de obicei peste 500 MHz și adesea extinzându-se în intervale de mai multe GHz. La aceste niveluri, chiar și mici variații ale proprietăților dielectrice, rugozitatea cuprului și geometria urmelor pot afecta în mod semnificativ comportamentul circuitului.
Spre deosebire de plăcile convenționale, modelele PCB de înaltă frecvență necesită materiale cu pierderi reduse, impedanță strict controlată și toleranțe precise de fabricație pentru a asigura o transmisie predictibilă a semnalului.
Pe măsură ce frecvența crește:
Tehnologia PCB de înaltă frecvență abordează aceste provocări combinând materiale avansate cu metodologii de proiectare optimizate.
| Material | Constanta dielectrica (Dk) | Tangenta de pierdere (Df) | Aplicație |
|---|---|---|---|
| FR-4 modificat | 4.2–4.5 | 0,015–0,02 | Designuri cu GHz mai scăzut |
| Laminat Rogers | 2.2–3.5 | 0,0009–0,003 | RF și cuptor cu microunde |
| Pe bază de PTFE | 2,0–2,5 | Ultra-scăzut | Satelit și radar |
| Ceramica cu hidrocarburi | 3,0–3,5 | Scăzut | Radar auto 77GHz |
Producători precum Shenzhen Fanway Technology Co., Ltd validează cu atenție stabilitatea și consistența dielectrică înainte de producție.
Designul eficient de stivuire îmbunătățește ecranarea și integritatea semnalului.
| Strat | Funcţie |
|---|---|
| Top | Dirijarea semnalului RF |
| Interior 1 | Avion de sol |
| Interior 2 | Avion de putere |
| Fund | Ecranare / Semnale secundare |
Referirea corectă la pământ minimizează EMI și îmbunătățește consistența impedanței.
Fabricarea PCB-urilor de înaltă frecvență necesită:
Shenzhen Fanway Technology Co., Ltd implementează un control strict al procesului pentru a asigura o performanță electrică stabilă pe loturi.
Factorii de cost includ alegerea materialului, numărul de straturi, toleranța la impedanță și complexitatea testării. Modelele hibride de stivuire care combină materiale RF cu miezuri standard pot echilibra costul și performanța.
Evalua:
Shenzhen Fanway Technology Co., Ltd oferă soluții complete de producție de PCB de înaltă frecvență, inclusiv plăci hibride cu mai multe materiale, control de precizie a impedanței, prototipare rapidă și proceduri stricte de testare. Echipa lor de ingineri sprijină clienții de la revizuirea designului până la producția de masă, asigurând performanțe consistente în aplicațiile GHz.
Î1: La ce frecvență ar trebui să iau în considerare materialele PCB de înaltă frecvență?
În general, peste 500 MHz, mai ales când funcționează în intervale de mai multe GHz.
Î2: Poate FR-4 standard să gestioneze aplicațiile RF?
Doar modele limitate de frecvență inferioară; materialele RF dedicate sunt preferate pentru o mai bună stabilitate.
Î3: Care este parametrul cel mai critic?
Tangenta de pierdere (Df) afectează semnificativ atenuarea semnalului.
Î4: Cum reduc reflexia semnalului?
Asigurați un control precis al impedanței și un design adecvat de stivuire.
Î5: Cum îmi pot începe proiectul?
Consultați-vă cu un producător experimentat pentru a revizui fișierele de proiectare înainte de fabricare.
PCB de înaltă frecvență joacă un rol decisiv în menținerea integrității semnalului, minimizarea pierderilor și asigurarea unei performanțe stabile în sistemele avansate GHz. De la selecția materialelor până la fabricarea de precizie, fiecare detaliu contează.
Dacă sunteți în căutarea asistenței fiabile, de înaltă performanță pentru fabricarea PCB-urilor de înaltă frecvență,Shenzhen Fanway Technology Co., Ltdeste gata să ofere îndrumări de specialitate și excelență în producție.
Aveți un nou proiect RF sau de mare viteză în dezvoltare?ContactContactați-ne astăzi pentru a discuta cerințele dumneavoastră tehnice și pentru a primi o soluție personalizată pentru nevoile dumneavoastră de PCB de înaltă frecvență.
