Ce este ansamblul PCB cu montare la suprafață și de ce contează?

Ce este ansamblul PCB cu montare la suprafață?

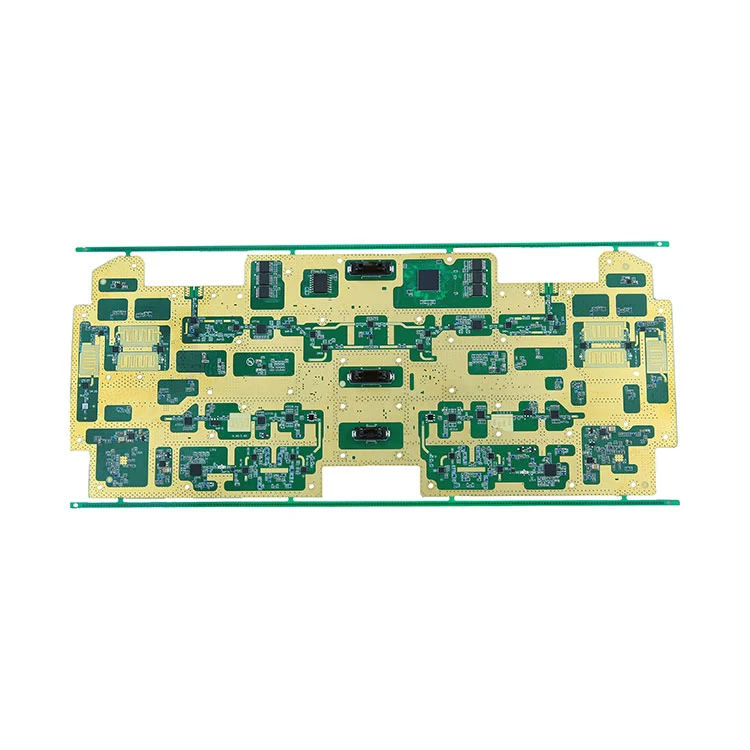

Ansamblul PCB cu montare la suprafață se referă la procesul de asamblare electronică în care componentele sunt montate direct pe suprafața unei plăci de circuit imprimat (PCB) în loc să fie introduse prin găuri. Acest proces se bazează pe Surface Mount Technology (SMT) și Surface Mount Devices (SMD), care permit o densitate mai mare a componentelor și costuri de producție reduse. SMT a devenit omniprezent în industria electronică datorită eficienței, scalabilității și beneficiilor sale de performanță.

Cum este tehnologia de montare la suprafață diferită de cea a găurii traversante?

Contrastul principal dintre Tehnologia de montare la suprafață (SMT) și Tehnologia Through-Hole (THT) constă în modul în care componentele electrice sunt atașate la PCB:

De ce să folosiți ansamblul PCB cu montare la suprafață?

• Densitate mai mare a componentelor:SMT permite mai multe piese pe plăci mai mici.
• Cost redus de producție:Automatizarea reduce costurile cu forța de muncă și erorile de repetabilitate.
• Performanță electrică îmbunătățită:SMT reduce lungimea cablului, îmbunătățind calitatea semnalului.
• Cicluri de producție mai rapide:Procesele automate de pick-and-place și reflow accelerează producția.
• Flexibilitate de proiectare:Ambele suprafețe ale plăcilor pot fi populate.

Ce componente sunt utilizate în mod obișnuit în ansamblul PCB cu montare la suprafață?

SMT include multe tipuri de componente. Iată cele mai comune:

Care sunt etapele cheie ale procesului în asamblarea cu montare la suprafață?

1. Imprimare cu șablon:Pasta de lipit este aplicată pe plăcuțele PCB folosind un șablon.
2. Pick-and-Place:Mașinile plasează SMD-urile precis pe pasta de lipit.
3. Lipire prin reflow:PCB trece printr-un cuptor de reflow pentru a topi pasta de lipit.
4. Inspecție și control al calității:Verificările AOI, cu raze X și optice verifică acuratețea asamblarii.
5. Testarea finală:Testele funcționale confirmă performanța.

Cum să faceți față provocărilor comune ale adunării?

Ansamblul SMT se poate confrunta cu mai multe provocări, cum ar fi piatra funerară, lipirea podurilor și circuitele deschise. Cele mai bune practici includ:

• Optimizați aspectul PCB:Design și spațiere adecvate ale plăcuțelor pentru a reduce problemele de lipire.
• Tune Reflow Profile:Profiluri de temperatură personalizate pentru îmbinări de lipire consistente.
• Utilizați materiale de înaltă calitate:Pasta de lipit și componentele fiabile îmbunătățesc consistența.
• Efectuați QA robust:Utilizați AOI, raze X și TIC pentru a detecta defectele din timp.

Ce materiale sunt necesare pentru SMT?

Cum să asigurați calitatea și fiabilitatea ansamblului montat la suprafață?

Ansamblul de montare pe suprafață de înaltă calitate necesită testare și validare riguroasă. Metodele cheie includ:

• Inspecție optică automată (AOI):Detectează componentele lipsă, polaritatea și problemele de lipire.
• Inspecție cu raze X:Dezvăluie defecte ascunse ale îmbinărilor de lipit.
• Testare în circuit (ICT):Testează performanța electrică la nivel de componente.
• Testare funcțională:Verifică comportamentul întregului circuit în condiții reale.

QA combinat asigură că PCB-urile îndeplinesc standardele de performanță și fiabilitate așteptate în electronicele moderne.

Care sunt tendințele viitoare în ansamblul PCB cu montare la suprafață?

Mai multe tendințe cheie modelează viitorul SMT:

• Miniaturizare:Factori de formă mai mici și componente micro-SMD.
• Automatizare avansată:Preluare și plasare bazată pe inteligență artificială și feedback în timp real asupra procesului.
• Electronice imprimate 3D:Fabricarea aditivă se integrează cu SMT.
• Inspecție inteligentă:Învățarea automată îmbunătățește detectarea defectelor.

Aceste tendințe asigură că ansamblul PCB cu montare la suprafață continuă să evolueze, îmbunătățind performanța și reducând ciclurile de producție.

Întrebări frecvente

Ce este ansamblul PCB cu montare la suprafață?

Ansamblul PCB cu montare la suprafață se referă la procesul de montare a componentelor electronice direct pe suprafața unui PCB folosind procese SMT. Înlocuiește ansamblul tradițional cu orificiu traversant în majoritatea electronicelor moderne datorită eficienței și beneficiilor sale de miniaturizare.

Cum îmbunătățește tehnologia de montare la suprafață performanța?

SMT îmbunătățește performanța prin reducerea lungimii cablului, ceea ce scade inductanța și rezistența. Acest lucru îmbunătățește integritatea semnalului și permite plăcilor să funcționeze la frecvențe mai mari cu mai puțin zgomot.

Ce industrii beneficiază cel mai mult de asamblarea cu montare pe suprafață?

Industrii precum electronicele de larg consum, autovehiculele, dispozitivele medicale, aerospațiale și telecomunicațiile se bazează în mare măsură pe SMT din cauza necesității de ansambluri electronice compacte, fiabile și de înaltă performanță.

Ce provocări există în asamblarea cu montare pe suprafață?

Provocările includ gestionarea componentelor foarte mici, asigurarea aplicării precise a pastei de lipit și evitarea defectelor cum ar fi pietrele funerare sau punțile de lipit. Sistemele avansate de control și inspecție a proceselor sunt necesare pentru a atenua aceste probleme.

De ce este crucial controlul calității în SMT?

Controlul calității asigură fiabilitatea și funcționalitatea produselor finite. Cu componente de înaltă densitate și asamblare automată, defectele pot duce rapid la defecțiuni în teren. Procese precum AOI și inspecția cu raze X detectează probleme înainte de testarea finală.
