De la proiectarea PCB la producția în masă, Fanway oferă servicii de fabricație PCB cu rotație rapidă ca soluții unice pentru a aborda cerințele diverse ale proiectului și pentru a vă accelera timpul la piață.

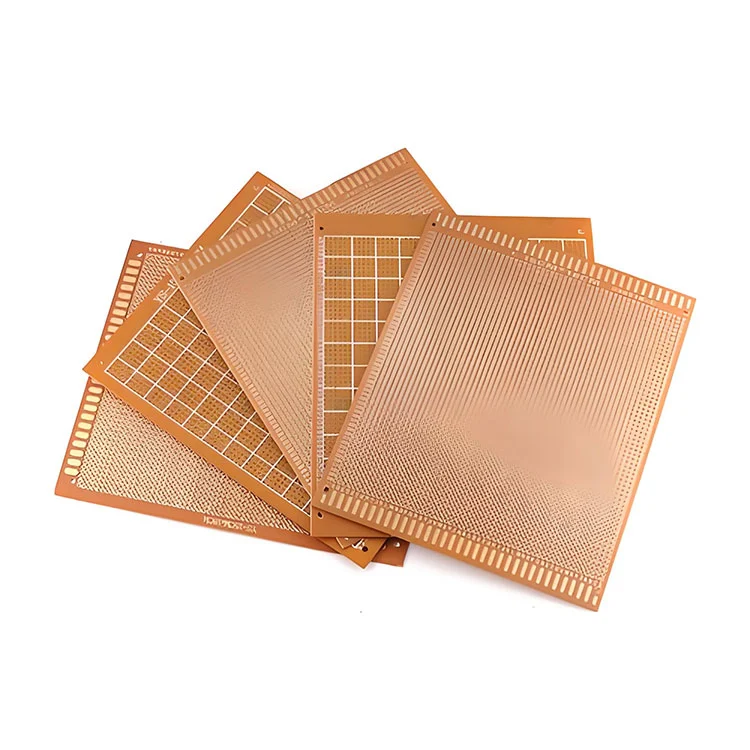

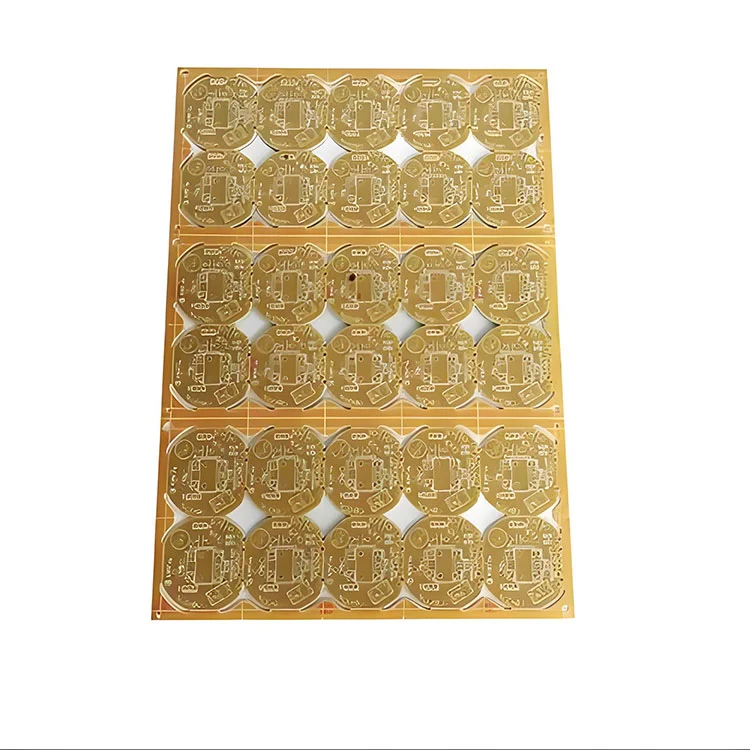

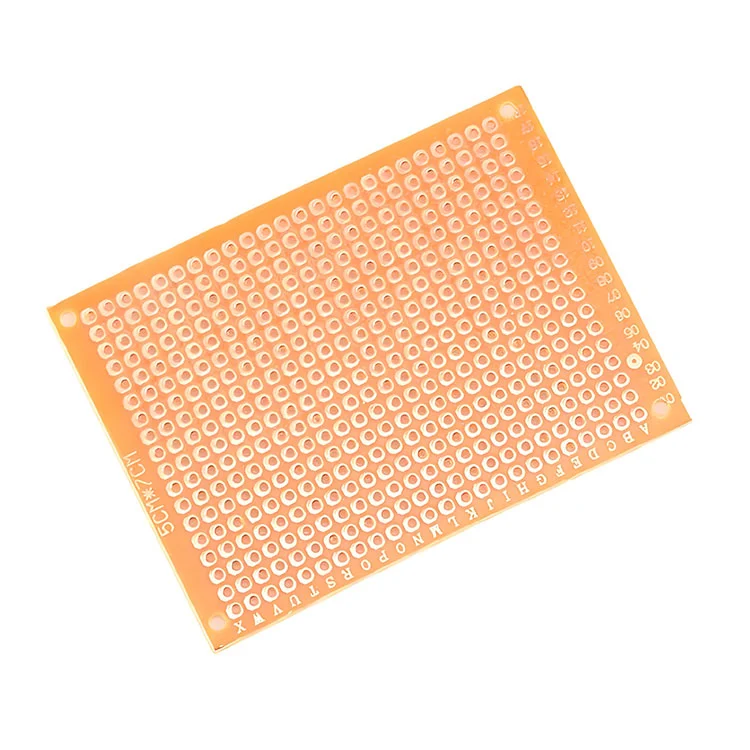

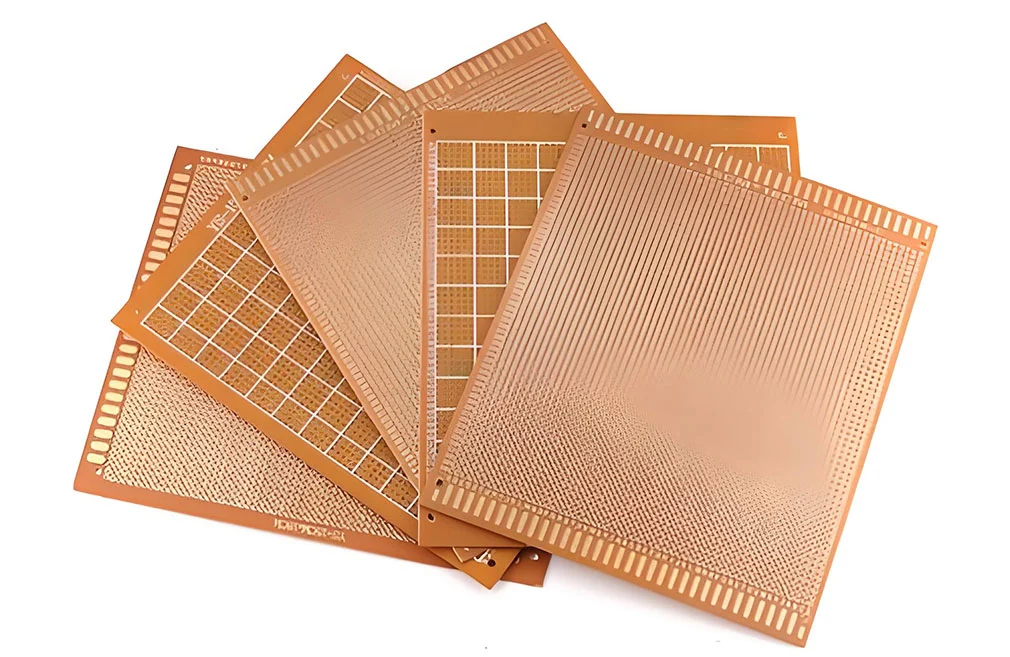

Comparați cu FR-4, PCB CEM-1 economisesc 30–50%.
Este ușor de format prin ștampilare, susține producția rapidă și are un timp scurt de livrare.
Constanta dielectrică (aproximativ 4.5@1MHz) este aproape de FR-4, care îndeplinește cerințele majorității circuitelor de frecvență joasă.
În câmpuri precum iluminarea cu LED, poate controla eficient costurile în timp ce optimizând performanța de disipare a căldurii.
| Parametru | Capacitate |
| Lățimea minimă a urmelor | 0,2 mm (8mil) |
| Gaura minimă găurită | 0,35mm (14mil) |
| Grosime de cupru | 1/2 oz - 3 oz |
| Grosimea plăcii | 0,4mm - 3,2mm |
| Finisaje de suprafață | HASL, ENIG, OSP |
| Rezistență la flexie | ~ 300MPa |

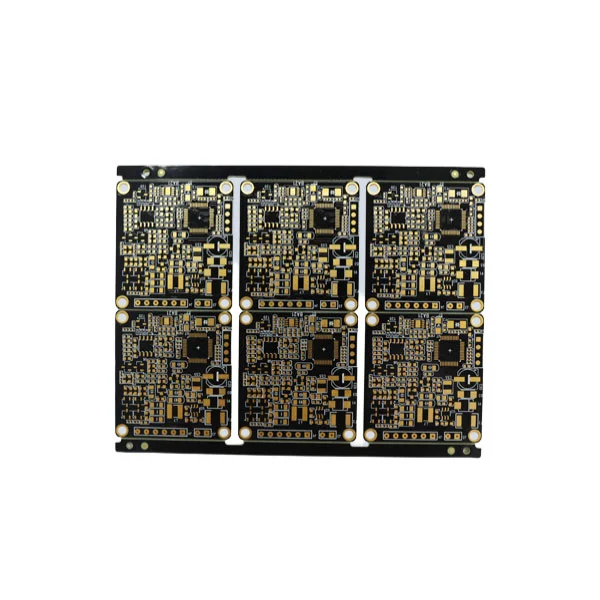

| Caracter | CEM-1 | FR-44 |
| Suport de strat | Numai strat cu o singură față | Strat cu o singură față, strat cu două fețe, multi-strat |
| Costul material | Scăzut (economisiți 30-50% decât FR4) | Ridicat |
| Rezistență mecanică | Fragilă, rezistență la flexie scăzută | Mai mare și mai durabil |
| Coeficient de expansiune termică | Superior | Mai jos |
| Aplicație | Costuri reduse, design cu un singur strat | Complexitate ridicată, design cu mai multe straturi |
Electronica de consum:Telecomande, calculatoare, jucării, imprimante;
Echipament de iluminat:Plăci de lumină LED (cum ar fi luminile de frână, luminile indicatoare), din cauza necesității disipației de căldură și a echilibrului costurilor;
Control industrial:Convertoare de putere, panouri de instrumente, relee
Aparate de uz casnic și echipamente de comunicare:cum ar fi aparatele de uz casnic, sistemele telefonice, unitățile în stare solidă.
