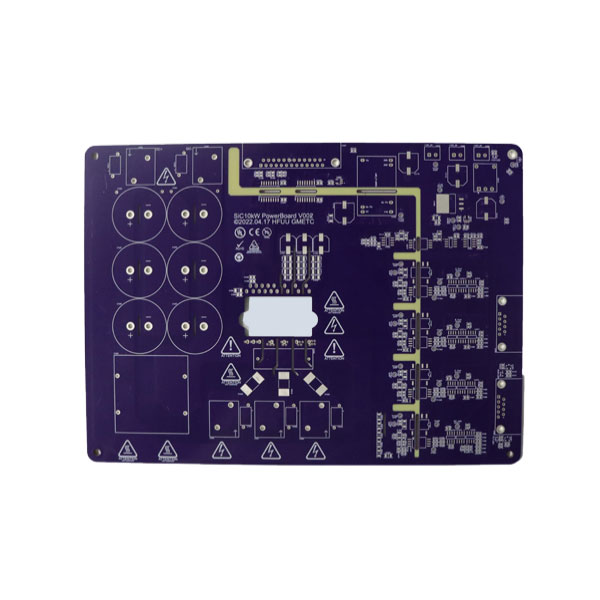

Plăcile de circuite imprimate de înaltă densitate (HDI) (PCB) au devenit o piatră de temelie în electronica modernă, în special în aplicațiile în care compactitatea, performanțele ridicate și fiabilitatea sunt critice. De la smartphone -uri și tablete până la electronice aerospațiale și dispozitive medicale, PCB -urile HDI oferă avantaje unice față de plăcile de circuit imprimate convenționale.
PCB -urile HDI sunt plăci de circuite imprimate avansate, care prezintă o densitate mai mare de cablare pe unitatea de suprafață decât PCB -urile tradiționale. Spre deosebire de PCB-urile standard, care pot avea o tehnologie simplă prin gaură și urme mai mari, PCB-urile HDI utilizează microvii, vias orb și vias îngropat pentru a crea interconectări extrem de eficiente.
Caracteristicile cheie care disting PCB -urile HDI includ:
Microvii: VIA -uri extrem de mici, de obicei mai puțin de 150 microni în diametru, care conectează diferite straturi fără a ocupa spațiu excesiv.
Vias orb și îngropat: vias orb conectează straturile externe la straturile interioare, în timp ce vias -ul îngropat interconectează straturile interne fără a ajunge la suprafață.
Densitate mare de cablare: Mai multe interconectări pe unitatea de unitate permit proiecte compacte și o mai bună integritate a semnalului.
Modele de linie fină/spațiu: Liniile de 3 mil și distanță de 3 mil. Activează mai multe opțiuni de rutare într -un spațiu limitat.
Aceste caracteristici permit PCB-urilor HDI să suporte transmisia semnalului de mare viteză și să reducă efectele parazite, ceea ce le face ideale pentru aplicații în care performanța nu poate fi compromisă.
Mai jos este un rezumat profesional al specificațiilor tehnice HDI PCB pentru referință rapidă:
| Parametru | Valoare / interval tipic | Descriere |
|---|---|---|
| Material de substrat | FR4, Rogers, Ptfe | Determină performanța termică și integritatea semnalului |
| Straturi | 4-20 de straturi | Numărul de straturi poate fi personalizat pe baza aplicației |
| Diametrul microviei | 0,10–0,15 mm | Mic prin a reduce consumul de spațiu și pentru a menține densitate ridicată |
| Prin tip | Orb, îngropat, prin | Conectează eficient straturile fără a crește dimensiunea plăcii |
| Lățime / distanțare | 3–5 mil | Capacitate de linie fină pentru rutare densă |
| Grosime de cupru | 0,5–3 oz/ft² | Suportă managementul cu curent și termic ridicat |
| Finisaj de suprafață | Enig, Hasl, OSP | Asigură lipirea și fiabilitatea pe termen lung |
| Min grosime a plăcii | 0,4–1,6 mm | Permite modele mai subțiri pentru dispozitivele compacte |
| Integritatea semnalului | Impedanță controlată disponibilă | Critic pentru aplicațiile digitale și RF de mare viteză |
| Performanță termică | TG 130–180 ° C, FR4 specific HDI | Asigură stabilitatea sub tensiune termică ridicată |
Pe măsură ce dispozitivele se micșorează ca mărime, dar necesită o putere de procesare mai mare, nevoia de tehnologii avansate de interconectare precum HDI devine mai presantă. PCB -urile standard se confruntă adesea cu limitări în rutare și integritate a semnalului, ceea ce le face mai puțin potrivite pentru dispozitivele cu funcționalitate complexă. PCB -urile HDI abordează aceste provocări în mai multe moduri:
Performanță îmbunătățită a semnalului: căile de semnal mai scurte și mai directe reduc inductanța și capacitatea, ceea ce minimizează pierderea semnalului și crosstalk.
Proiectare compactă: cu densitate de cablare mai mare și microvii, PCB -urile HDI permit dispozitive mai mici fără a sacrifica funcționalitatea.
Fiabilitate îmbunătățită: mai puține straturi de rutare și o mai bună gestionare termică scad riscul de eșec în cadrul operațiunilor de înaltă frecvență.
Eficiența costurilor pentru producția cu volum mare: În ciuda costurilor inițiale de fabricație, PCB-urile HDI reduc nevoia de mai multe PCB-uri într-un singur dispozitiv, simplificând asamblarea și scăderea costurilor generale.
Suport pentru componente avansate: Tehnologia HDI este esențială pentru montarea componentelor cu număr mare de pin, cum ar fi BGA (Ball Grid Array), CSP (pachet de scară cip) și alte IC-uri cu pitch fine.
Evoluția rapidă a smartphone -urilor, a dispozitivelor purtabile, a electronicelor auto și a instrumentelor medicale au făcut din HDI PCB -uri o alegere critică pentru producătorii care caută performanță fără a crește dimensiunea dispozitivului.
Producerea PCB -urilor HDI implică tehnici avansate de fabricație care necesită un control precis asupra materialelor, proceselor și asigurarea calității. Pașii cheie în fabricarea PCB HDI includ:
Selecția materialelor: substraturile cu stabilitate termică ridicată și pierderi dielectrice scăzute sunt alese în funcție de cerințele aplicației. Materialele obișnuite includ laminate de TG High-TG, Rogers și PTFE.
Procesul de laminare: mai multe straturi sunt laminate împreună folosind înaltă presiune și temperatură pentru a asigura aderența perfectă și izolarea electrică.
Foraj microvia: forajul cu laser este utilizat în mod obișnuit pentru microvii, permițând diametre până la 0,10 mm. Acest pas necesită o precizie extremă pentru a evita alinierea sau deteriorarea necorespunzătoare.
Placare de cupru: cuprul este electroplat pentru a umple vias și a forma căi conductoare. Grosimea este controlată cu atenție pentru a sprijini capacitatea de transport curentă.
Modelare: Fotolitografia avansată definește modele fine de linie/spațiu, asigurând o rutare exactă și densă.
Finisarea suprafeței: finisaje ENIG, OSP sau HASL sunt aplicate pentru a asigura lipirea și fiabilitatea pe termen lung.
Testare electrică: Fiecare placă este supusă testării riguroase pentru continuitate, impedanță și pantaloni scurți pentru a garanta respectarea specificațiilor de proiectare.
Combinația acestor procese asigură că PCB-urile HDI pot susține în mod fiabil semnale de mare viteză, componente de înaltă densitate și condiții termice solicitante.
Q1: Ce aplicații beneficiază cel mai mult de PCB -urile HDI?
A1: PCB-urile HDI sunt ideale pentru dispozitive de înaltă performanță, unde constrângerile spațiale și integritatea semnalului sunt critice. Aceasta include smartphone-uri, tablete, electronice purtabile, dispozitive medicale, echipamente aerospațiale, electronice auto și hardware de rețea de mare viteză. Capacitatea lor de a gestiona componente cu pitch fin și interconectări complexe le face superioare în astfel de scenarii.
Q2: Cum se compară fiabilitatea PCB HDI cu PCB -urile convenționale?
A2: PCB-urile HDI asigură o fiabilitate sporită datorită căilor de interconectare mai scurte, pierderilor de semnal reduse, performanțe termice mai bune și mai puține puncte de lipit în ansambluri de înaltă densitate. Acești factori reduc riscul de insuficiență electrică, degradarea semnalului și stresul termic, ceea ce face ca PCB-urile HDI să fie adecvate pentru aplicații critice pentru misiune, unde PCB-urile convenționale pot eșua.
LaFanway, Fabricarea PCB HDI este aliniată la standardele de conducere a industriei și la un control strict al calității. Fanway este specializat în PCB-uri cu densitate ridicată, cu mai multe straturi, care combină performanța, durabilitatea și scalabilitatea atât pentru prototip, cât și pentru producția de masă. Diferențiatorii cheie ai PCB -urilor HDI Fanway includ:
Personalizare: număr de straturi personalizat, material de substrat și specificații de linie/spațiu pentru a îndeplini cerințele specifice proiectului.
Capabilități avansate de fabricație: microvii găurite cu laser, modelare a liniei fine și opțiuni de impedanță controlate.
Transformare rapidă: Procesele de producție simplificate permit prototiparea rapidă și livrarea în timp util pentru proiecte critice pe piață.
Asigurarea calității: Fiecare placă suferă teste electrice, inspecție optică și verificare funcțională pentru a asigura defecte zero.
Asistență tehnică: Fanway oferă consultare tehnică cuprinzătoare pentru a optimiza proiectele pentru producție, performanță și eficiența costurilor.
Pentru întreprinderile care doresc să integreze PCB-uri HDI de înaltă performanță în produsele lor, Fanway oferă soluții fiabile care să mențină excelența de la prototipare la producția la scară largă.
Contactaţi-neAstăzi pentru a explora soluțiile personalizate HDI PCB și pentru a ridica proiectele de produse la nivelul următor.
-
