PCB FR4este unul dintre cele mai utilizate substraturi de circuite imprimate în industria electronică. În acest articol cuprinzător, explorăm ce reprezintă PCB FR4, cum este fabricat, unde este aplicat și de ce rămâne un material de bază pentru proiectarea și fabricarea electronică modernă.
Acest articol explică semnificația PCB-ului FR4, proprietățile sale, procesele de fabricație, avantajele, limitările, aplicațiile din lumea reală și comparațiile cu materiale PCB alternative. Oferă informații practice pentru ingineri, pasionați, cumpărători și pasionați de tehnologie. Veți găsi, de asemenea, o secțiune detaliată de întrebări frecvente care răspunde la întrebările frecvente legate de PCB-urile FR4.

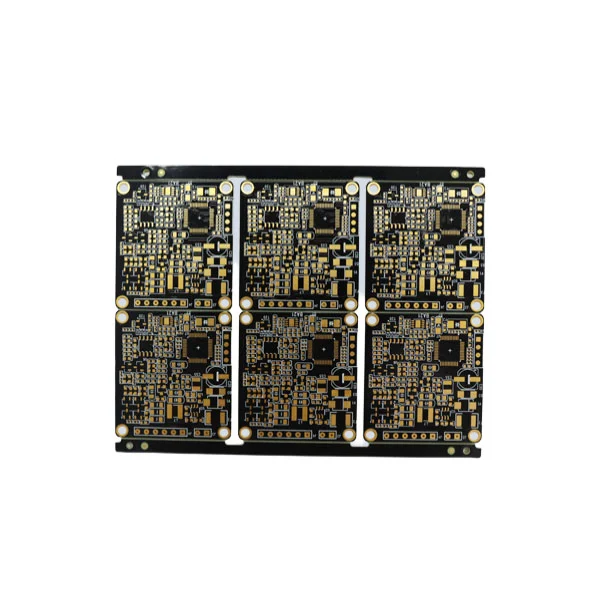

UnPCB FR4se referă la o placă de circuit imprimat care utilizeazăFR4ca material de bază. FR4 înseamnă „Flame Retardant 4”, care este o desemnare de calitate atribuită materialului laminat epoxidic armat cu fibră de sticlă. Este substratul standard de facto utilizat în majoritatea electronicelor datorită rezistenței sale mecanice puternice, izolației electrice excelente și capacității de a funcționa într-o gamă largă de temperaturi.
Termenul „PCB” înseamnă o platformă care interconectează componente electronice prin circuite de cupru gravate și găuri placate. Atunci când este combinat cu FR4, formează o placă durabilă și fiabilă, potrivită pentru orice, de la electronice de larg consum la costuri reduse la sisteme de control industrial.
Fabricarea unui PCB FR4 implică mai mulți pași precisi pentru a asigura consistența și calitatea. Elementele fundamentale includ folia de cupru, foile laminate FR4 și o serie de procese care transformă materiile prime în plăci de circuite funcționale.
Alegerea materialului FR4 pentru fabricarea PCB oferă o serie de beneficii care îl fac ideal pentru multe aplicații. Performanța sa echilibrată, rentabilitatea și versatilitatea contribuie la adoptarea sa pe scară largă.
Atunci când selectează un material pentru proiectarea PCB, inginerii evaluează câteva proprietăți cheie care influențează performanța și fiabilitatea. FR4 demonstrează caracteristici favorabile pe mai multe criterii.
| Proprietate | Descriere | Valoare tipică / Notă |
|---|---|---|
| Constanta dielectrica (Dk) | Indică capacitatea PCB-ului de a stoca energie electrică. | ~4,3–4,8 |
| Stabilitate termică | Capacitate de a rezista la căldură fără degradare. | Până la ~130°C |
| Rezistență la tracțiune | Rezistenta la deformare mecanica. | Ridicat |
| Ignifugare | Siguranta in aplicatii in care exista risc de incendiu. | Îndeplinește ratingul UL94 V-0 |
| Rezistenta la umiditate | Esențial pentru plăci în medii umede. | Bun |
PCB-urile FR4 sunt omniprezente datorită versatilității și fiabilității lor. Mai jos este o prezentare generală a aplicațiilor în care FR4 funcționează excepțional de bine.
Inginerii aleg adesea între FR4 și materiale alternative precum poliimidă, Rogers sau substraturi metalice. Fiecare material oferă beneficii unice potrivite nevoilor specifice.
| Material | Cel mai bun pentru | Avantaje | Limitări |
|---|---|---|---|
| FR4 | Electronica generala | Cost-eficient, puternic, de încredere | Nu este ideal pentru RF de înaltă frecvență |
| Poliimidă | PCB-uri flexibile | Rezistență ridicată la căldură, flexibil | Cost mai mare |
| Rogers | RF de înaltă frecvență | Pierdere redusă, stabil Dk | Scump |
| Miez metalic | Aplicații cu LED-uri de putere | Disipare excelentă a căldurii | Grele și costisitoare |
Î:Ce înseamnă „FR4” în PCB?
O:FR4 înseamnă „Flame Retardant 4”, indicând un laminat epoxidic armat cu sticlă care rezistă la foc și oferă rezistență structurală PCB-urilor.
Î:De ce este FR4 utilizat atât de larg în industria PCB-urilor?
O:FR4 combină rezistența mecanică, izolația electrică, rezistența termică și rentabilitatea, făcându-l potrivit pentru o gamă largă de aplicații electronice.
Î:Poate fi utilizat FR4 în aplicații RF de înaltă frecvență?
O:În timp ce FR4 este utilizat în circuite cu frecvență joasă, circuitele RF de înaltă frecvență necesită adesea materiale precum Rogers care au pierderi dielectrice mai mici pentru o mai bună integritate a semnalului.
Î:Cum afectează umiditatea PCB-urile FR4?
O:FR4 are o rezistență bună la umiditate, dar expunerea pe termen lung la umiditate ridicată poate afecta în continuare performanța. Acoperirile de protecție și straturile conforme ajută la atenuarea acestui lucru.
Î:FR4 este potrivit pentru electronicele auto?
O:Da, FR4 este utilizat pe scară largă în electronica auto datorită stabilității și durabilității sale termice, deși variante specifice de temperatură înaltă pot fi alese pentru medii extreme.
ÎnţelegerePCB FR4este esențial pentru oricine lucrează cu sau învață despre designul și producția electronică. Caracteristicile sale echilibrate îl fac materialul de bază pentru nenumărate dispozitive din întreaga lume. Indiferent dacă evaluați materiale pentru un nou proiect sau alegeți un furnizor, FR4 rămâne o alegere de încredere.
