UnSMT Stencileste una dintre componentele cele mai critice, dar adesea subestimate, în fabricarea electronică modernă. Determină direct precizia depunerii pastei de lipit, alinierea componentelor și randamentul general al ansamblului PCB. Acest ghid cuprinzător explorează ce este un stencil SMT, cum funcționează, diferitele tipuri și materiale disponibile și de ce joacă un rol decisiv în realizarea tehnologiei de montare pe suprafață (SMT) de înaltă fiabilitate.

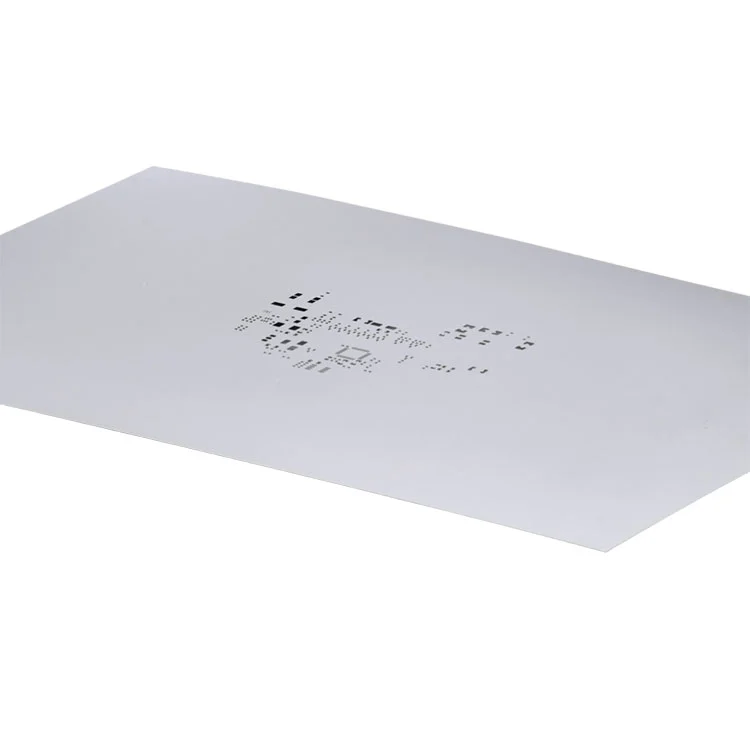

Un șablon SMT este o foaie de metal fabricată cu precizie utilizată în etapa de imprimare a pastei de lipit a ansamblului tehnologiei de montare la suprafață. Conține deschideri tăiate cu laser care corespund exact plăcilor de lipit de pe o placă de circuit imprimat (PCB). În timpul producției, pasta de lipit este aplicată pe suprafața șablonului, permițând volumelor controlate de pastă să treacă prin fiecare deschidere și să se depună pe plăcuțele PCB.
Precizia acestui proces influențează direct integritatea îmbinării de lipit, precizia de plasare a componentelor și fiabilitatea produsului pe termen lung. Pentru producători precumShenzhen Fanway Technology Co., Ltd, Stencilurile SMT nu sunt consumabile, ci instrumente de precizie care definesc stabilitatea procesului.
Procesul de imprimare a pastei de lipit este responsabil pentru mai mult de 60% din defectele SMT atunci când nu este controlat corespunzător. Un Stencil SMT optimizat asigură:
Fără un șablon SMT bine proiectat, chiar și cele mai avansate mașini de preluare și plasare nu pot compensa inexactitățile de imprimare.
Stencilurile SMT sunt clasificate în funcție de structură, metoda de montare și scenariul de aplicare. Cele mai comune categorii includ:
Selectarea materialului afectează în mod direct durata de viață a șablonului, consistența tipăririi și eficiența curățării. Cel mai utilizat material este oțelul inoxidabil datorită durabilității și netezimii sale.
| Material | Avantaje | Caz de utilizare tipic |
|---|---|---|
| Oţel inoxidabil | Durabilitate ridicată, pereți cu deschidere netedă | Producţie în masă |
| Nichel | Performanță excelentă de lansare | Componente cu pas fin |
| Alamă | Cost mai mic | Utilizare pe termen scurt |
Designul șablonului este un echilibru între controlul volumului de lipit și eficiența eliberării pastei. Factorii cheie de proiectare includ:
Producătorii avansați caShenzhen Fanway Technology Co., Ltdurmați recomandările IPC pentru a asigura eficiența optimă a transferului pastei și repetabilitatea procesului pe termen lung.
| Tip șablon | Precizie | Cost | Volumul recomandat |
|---|---|---|---|
| Înrămat | Foarte sus | Mediu | Producție în volum mare |
| Fara rama | Ridicat | Scăzut | Producție în volum mediu |
| Prototip | Mediu | Foarte Scăzut | Testare cu volum redus |
Șablonurile SMT sunt utilizate pe scară largă în industrii, inclusiv electronice de larg consum, electronice auto, dispozitive medicale, sisteme de control industrial și telecomunicații. Orice aplicație care necesită o depunere precisă a pastei de lipit se bazează pe un șablon SMT proiectat corespunzător.
Din perspectiva EEAT, stencilurile SMT demonstrează:
Pentru ce se folosește un SMT Stencil?
Un șablon SMT este utilizat pentru a aplica cu precizie pasta de lipit pe plăcuțele PCB înainte de plasarea componentelor, asigurând îmbinări de lipire fiabile.
De ce contează grosimea Stencilului SMT?
Grosimea șablonului controlează volumul de lipit; Grosimea incorectă poate cauza defecte de lipire insuficientă sau de legătură.
Ce tip de stencil SMT este cel mai bun pentru producția de masă?
Șabloanele SMT încadrate sunt cele mai bune pentru producția de masă datorită stabilității și repetabilității lor.
Cât de des ar trebui înlocuit un stencil SMT?
Înlocuirea depinde de utilizare, frecvența de curățare și calitatea materialului, dar șabloanele de înaltă calitate pot dura zeci de mii de cicluri.
Ce standarde ghidează designul SMT Stencil?
IPC-7525 și IPC-A-610 sunt standarde recunoscute pe scară largă care ghidează proiectarea șablonului și aplicarea pastei de lipit.
