Fanway este specializat în furnizarea de servicii de asamblare a PCB end-to-end end-la-end-end, adaptate precis la cerințele dvs. unice pentru a vă accelera succesul produsului.

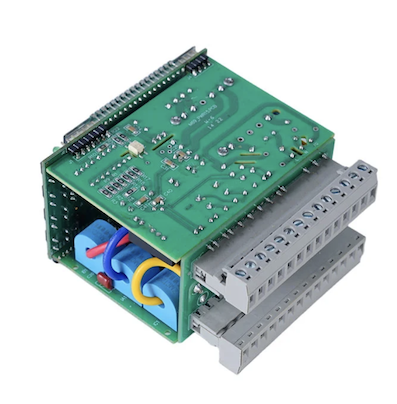

Ansamblul plăcii de circuite PCB de înaltă densitate cu serviciul pachet BGA de la Fanway este potrivit pentru procesoare AI, echipamente de telecomunicații, dispozitive medicale și controale industriale. Pachetele BGA sunt construite cu o matriță de siliciu pentru procesare, un strat de interconectare care conectează matrița la substrat și o matrice de bile de lipit pe partea inferioară care se atașează la PCB. Acest design oferă densitate mare de conectare, căi scurte de semnal pentru o performanță electrică mai bună, transfer eficient de căldură pe placă și o funcție de auto-aliniere în timpul lipirii care corectează decalajele minore de plasare. Serviciul nostru gestionează întregul flux de lucru de la suportul pentru aspectul PCB până la asamblare și inspecția finală.
Pachetele BGA se conectează la PCB prin matricea de bile de lipit de pe partea inferioară a componentei. În timpul procesului de reflow, toate bilele de lipit sunt încălzite simultan până la punctul de topire. Tensiunea superficială a lipiturii topite trage componenta într-o aliniere precisă cu plăcuțele PCB, formând simultan conexiuni electrice, mecanice și termice. Acest efect de auto-aliniere compensează erorile minore de plasare și este motivul pentru care ansamblurile BGA pot obține randamente mari în ciuda dimensiunilor mici ale pasului.
Ambalajul BGA este alegerea principală pentru cipurile de ultimă generație datorită următoarelor avantaje.
Densitate mare
Acceptă sute sau mii de conexiuni într-o amprentă compactă, permițând designuri complexe.
Performanță electrică superioară
Acesta provine din căi scurte de interconectare care reduc inductanța și rezistența, minimizând eficient distorsiunea semnalului de înaltă frecvență pentru aplicații RF și de mare viteză.
Management termic mai bun
Se întâmplă deoarece bilele de lipit conduc căldura către PCB mai eficient decât cablurile tradiționale.
Efect de auto-aliniere
Placi de circuite BGA Montarea la suprafață a PCB înseamnă că în timpul refluxării, tensiunea superficială a lipiturii topite corectează automat abaterile minore de plasare, îmbunătățind randamentul asamblarii.
Ansamblul plăcii de circuite PCB de înaltă densitate cu pachet BGA este cel mai solicitant segment al ansamblului SMT. Fiecare pas necesită un control precis pentru a obține îmbinări fiabile.
1. Design placa PCB
Există două opțiuni. Tampoanele NSMD nu au mască de lipit peste marginile plăcuțelor, oferind dimensiuni consistente și îmbinări mecanice mai puternice. Tampoanele SMD au mască de lipit care acoperă marginile plăcuțelor, concentrând stresul termic și rezultând o suprafață eficientă de lipire mai mică. Pentru circuitele digitale de mare viteză, se preferă NSMD. Atunci când pasul BGA scade la 0,5 mm sau mai jos, devine necesar prin-in-pad, deoarece tradiționalul evantai de os de câine nu se potrivește. Prin umplere și placare planeitatea sunt critice. Suprafețele neuniforme creează goluri în timpul refluxării.
2. Design stencil
Designul șablonului determină volumul pastei de lipit. Pentru ansamblurile BGA cu pas fin, sunt necesare șabloane tăiate cu laser și electro-lustruite cu compensare a dimensiunii deschiderii. Pentru BGA cu pas de 0,4 mm, grosimea șablonului este de obicei de 0,1 mm. Dimensiunea și forma diafragmei sunt ajustate pentru a obține volumul corect de pastă pentru fiecare dimensiune a bilei BGA.
3. Plasarea
Componentele BGA sunt plasate folosind echipamente automate de preluare și plasare cu aliniere vizuală. Precizia de plasare de +/- 0,03 mm asigură că fiecare bilă de lipit este aliniată cu suportul corespunzător.
4. Lipirea prin reflow
Profilul de reflow este cel mai critic parametru în asamblarea BGA. Profilul este format din patru etape. Preîncălzirea utilizează o rată de rampă de 1 până la 3°C pe secundă, reducând diferența de temperatură dintre BGA și PCB pentru a preveni deformarea. Înmuierea se menține la 150 până la 200°C timp de 60 până la 90 de secunde, activând fluxul și îndepărtând oxizii. Reflow atinge temperatura maximă de 235 până la 245°C pentru SAC305 fără plumb, cu un timp peste lichidus de 60 până la 90 de secunde. Răcirea utilizează o viteză de răcire de 2 până la 4°C pe secundă, rafinând structura granulelor pentru o durată de viață îmbunătățită la oboseală. Temperaturile sub minim provoacă articulații reci. Temperaturile peste limita maximă afectează structura internă a componentei BGA.
Ansamblul plăcii de circuite PCB de înaltă densitate cu serviciul pachet BGA de la Fanway include următoarele capacități tehnice.
Gama de dimensiuni BGA: Asamblarea componentelor BGA de la 1x1mm la 50x50mm, acoperind micro BGA pentru dispozitive portabile și FCBGA cu corp mare pentru procesoare de înaltă performanță.
Dimensiunea terenului: Pas minim de 0,4 mm cu precizie de plasare de +/- 0,03 mm. Pasurile sub 0,4 mm sunt evaluate de la caz la caz.
Număr de straturi de placă: Suport de asamblare pentru plăci de la 1 la 108 straturi, care acoperă plăci simple cu două fețe prin backplane complexe cu număr mare de straturi.
Grosimea plăcii: Suportă grosimea plăcii de la 0,2 mm la 10,0 mm, acoperind circuitele flexibile prin panouri de bază rigide.
Suport pentru componente pasive: Asamblează componente pasive până la 01005 și 0201 împreună cu pachetele BGA pe aceeași placă.
Bile de lipit: Suportă atât aliaje de lipit cu plumb, cât și fără plumb.
Certificari: ISO9001, ISO14001, ISO13485, RoHS, IPC.
Ansamblul PCB BGA este esențial pentru aplicațiile care necesită densitate mare I/O, integritate a semnalului și performanță termică. Ansamblul plăcii de circuite PCB de înaltă densitate cu pachet BGA deservește aceste sectoare cheie.
AI și calcul de înaltă performanță: GPU-urile, acceleratoarele AI și procesoarele de server folosesc pachete FCBGA mari cu mii de conexiuni.
Telecomunicatii: Cipurile de bandă de bază 5G, procesoarele de rețea și ASIC-urile comutatoare necesită BGA cu pitch fin pentru transmisia de date de mare viteză.
Dispozitive medicale: Echipamentele de diagnosticare a imaginii, monitoarele pentru pacient și instrumentele medicale portabile folosesc BGA pentru electronice compacte și fiabile.
Control industrial: PLC-urile, unitățile de motor și controlerele de automatizare folosesc BGA pentru funcții de procesare și comunicare.
Electronice de larg consum: Smartphone-urile, tabletele și dispozitivele portabile folosesc micro BGA pentru design-uri cu spațiu limitat.
Echipamente de plasare de precizie
Precizia de plasare de +/- 0,03 mm acceptă BGA cu pitch fin până la 0,4 mm.
Profilare controlată de reflux
Cuptoarele cu refluere cu mai multe zone permit profile termice precise pentru diferite tipuri de pachete BGA și aliaje de lipit.
Inspecție cu raze X
Sistemele de raze X 2D și 3D verifică calitatea îmbinării pentru fiecare BGA de pe fiecare placă.
Reprelucrare și reballing BGA
Stațiile de reprelucrare dedicate cu profile termice controlate efectuează îndepărtarea BGA, curățarea plăcuțelor, reballarea și înlocuirea la standardele IPC-7711/7721.
Suport pentru proiectare
Consultanță privind aspectul PCB pentru optimizarea rutei BGA, inclusiv recomandări de proiectare a plăcilor și strategii via-in-pad.
Serviciu complet
De la optimizarea aspectului PCB până la aprovizionarea componentelor, asamblare, inspecție și reprelucrare, totul printr-un singur punct de contact.
Certificari
ISO9001, ISO14001, ISO13485, RoHS, IPC, cu procese de asamblare conforme cu standardele IPC-A-610 și IPC-7095.
Fanway oferă un ansamblu personalizat de placă de circuite PCB de înaltă densitate cu servicii de pachet BGA adaptate cerințelor specifice de proiectare și producție.
Suport pentru proiectareEchipa noastră de ingineri lucrează cu dvs. în timpul fazei de amenajare a PCB-ului pentru a optimiza designul plăcuțelor, prin plasarea și rutarea în fan-out pentru pachetele BGA, reducând riscul problemelor de asamblare înainte de începerea producției.
Aprovizionarea componentelorNe ocupăm de achiziționarea componentelor BGA prin lanțuri de aprovizionare autorizate, asigurând autenticitatea și trasabilitatea. Pentru componentele cu termene lungi de livrare sau stare de sfârșit de viață, oferim recomandări alternative.
Opțiuni de asamblareServiciile includ asamblarea prototipurilor, producția în volum, reprelucrarea, reballarea și înlocuirea componentelor. Ne adaptăm la stadiul proiectului și la cerințele programului dumneavoastră.
Testare personalizatăProtocoalele de testare sunt definite pe proiect, nu sunt aplicate uniform. Personalizăm inspecția și testarea la tipul specific de pachet BGA, complexitatea plăcii și cerințele aplicației.
Ambalare și livrarePlăcile sunt curățate, acoperite dacă este specificat, ambalate conform standardelor ESD și expediate cu documentație completă de trasabilitate la locația desemnată.
Î: Care este pitch-ul minim BGA pe care Fanway îl poate asambla?
R: Fanway acceptă asamblarea BGA până la un pas de 0,4 mm ca standard. Pasurile sub 0,4 mm sunt evaluate de la caz la caz.
Î: Oferă Fanway suport de proiectare pentru asamblarea BGA?
A: Da. Fanway oferă consultanță privind aspectul PCB-ului pentru optimizarea rutei BGA, inclusiv recomandări privind designul pad-ului, umplerea prin-in-pad și strategiile de evaporare.
Î: Care este timpul de răspuns tipic pentru asamblarea BGA?
R: Ansamblurile prototip BGA sunt livrate de obicei în 5 până la 7 zile lucrătoare. Comenzile de volum sunt programate în funcție de disponibilitatea componentelor și de complexitatea plăcii. Sunt disponibile servicii urgente.
Î: Poate Fanway să refacă un BGA care a eșuat?
A: Da. Fanway oferă îndepărtarea BGA, curățarea plăcuțelor, reballarea și înlocuirea utilizând stații de reprelucrare dedicate cu profile termice controlate. Reprelucrarea este efectuată conform standardelor IPC-7711/7721.
Î: Ce tipuri de pachete BGA acceptă Fanway?
R: Fanway acceptă pachete PBGA, CBGA, FCBGA, Micro BGA și LGA, precum și µBGA, CTBGA, CABGA, CVBGA și VFBGA.
