Majoritatea inginerilor și producătorilor electronici se luptă să echilibreze costul, rezistența la flacără și compatibilitatea cu mai multe straturi atunci când selectează substraturi PCB.PCB FR4, materialul principal din fibră de sticlă pentru circuite epoxidice cu grad ignifug UL94 V-0, rezolvă perfect astfel de puncte dureroase.Tehnologia Fanway, un producător profesionist de EMS și PCB de 12 ani, livrări personalizabilePCB FR4care acoperă plăci cu o singură față până la 108 straturi, cu certificări complete ISO, IATF și medicale.

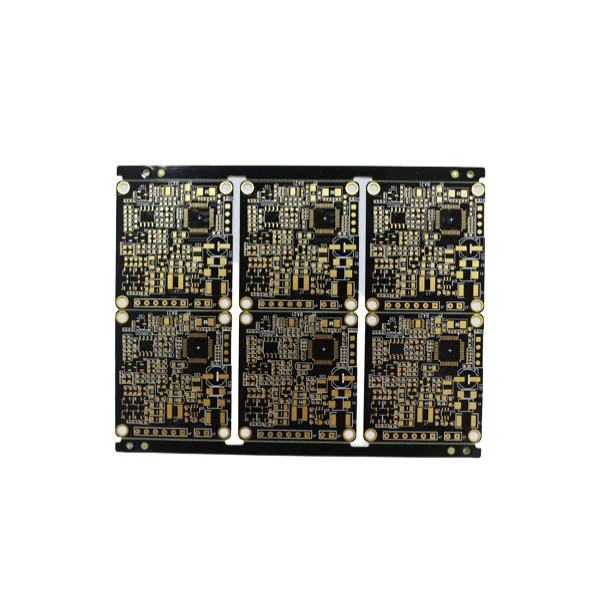

PCB FR4se referă la placa de circuit imprimat ignifug de gradul 4, realizată din pânză din fibră de sticlă țesătă impregnată cu rășină epoxidice rezistentă la flacără, atingând standardul de siguranță cu auto-stingere UL94 V-0.Fanway PCB FR4acceptă personalizarea flexibilă a straturilor, grosimii, greutății cuprului și finisajului suprafeței, compatibil cu HDI orb/îngropat prin tehnologie.Fanwayintegrează proiectarea PCB, fabricarea, asamblarea SMT și testarea completă, oferind un singur punctPCB FR4soluții de la prototip până la producția de masă pentru toate segmentele electronice.
| Element de parametru | Gama standard specifică |
| Număr maxim de straturi | Până la 108 straturi |
| Grosimea plăcii finisate | 0,2 mm - 10,0 mm |
| Dimensiunea maximă a panoului de producție | 610mm * 1200mm |
| Opțiuni de grosime a cuprului | 0,5 OZ ~ 12 OZ |
| Lățimea/spațierea minimă a liniilor | 2,5 mil / 2,5 mil |
| Cea mai mică dimensiune a găurii finite | 0,1 mm |
| Raport maxim de aspect | 25:1 |
| Toleranța de control al impedanței | ±10% |
| Finisaje de suprafață disponibile | HASL(LF), ENIG, Immersion Tin/Silver, Gold Finger, OSP, placare cu aur dur |
| Grade de materiale opționale FR4 | TG150, TG170, FR4 fără halogeni |
| Material de înaltă frecvență potrivit | Rogers, Arlon, stivuire hibridă Taconic |
Certificarea UL94 V-0 asigură că placa se autostinge după scurtcircuit sau încălzire la temperatură ridicată, reducând riscul de incendiu pentru echipamentele auto, medicale și electronice de putere.
Suportă modele cu un singur/dublu/multi-strat, HDI prin intermediul orburilor și din cupru gros; compatibil cu o grosime de placă de 0,4 mm subțire până la 3,2 mm grosime pentru diverse cerințe de miniaturizare a produselor.
Pierdere dielectrică scăzută, izolație excelentă și performanță anti-umiditate; Baza dură din fibră de sticlă rezistă la îndoire și deformare în timpul producției și al funcționării echipamentelor pe termen lung.
Variantele FR4 standard, cu Tg ridicate și fără halogen sunt opționale, potrivindu-se cu procesele de lipire fără plumb și cu regulile de conformitate pentru exportul de mediu, cum ar fi RoHS și REACH.
Costul materiilor prime echilibrat în comparație cu substraturile Rogers sau ceramice;Fanwayoptimizează designul de stivuire pentru a utiliza FR4 pentru zonele comune de semnal și materiale de înaltă frecvență numai pentru piese RF pentru a reduce bugetul total al proiectului.
Tehnologia Fanwaydeține peste 12 ani de experiență în producția electronică, lanț industrial EMS complet, de la proiectarea PCB-ului până la asamblarea cutiei:
1. Echipament complet de producție
Echipat cu linii automate SMT, 3D X-Ray, AOI, SPI, lipire prin val, stație de reluare BGA și mașini de testare complet funcționale pentruPCB FR4inspecţie.
2. Sistem strict de certificare
Deține ISO9001:2015, standard auto IATF16949, certificare ISO13485 pentru dispozitive medicale, conformitate UL, RoHS, REACH și IPC.
3. Controlul calității pe ciclu complet
Analiză gratuită de pre-producție DFM, inspecție a materialului primit, scanare completă AOI/Raze X în proces, testare electrică a sondei zburătoare terminate pentru a reduce rata de reluare.
4. Program flexibil de livrare
Serviciu rapid de prototip de 72 de ore, timp de producție în vrac de 5-7 zile, loturi mici de probă și comenzi în masă mari sunt acceptabile.
5. Echipa profesională de cercetare și dezvoltare și post-vânzare
Inginerii oferă optimizare gratuită a aspectului; Suport tehnic 24/7, 3 ani garanție pentru produse defecte de calitate.
• Electronică pentru automobile: plăci de control pentru mașini, noi module de alimentare cu energie, PCB-uri cu senzori (plăci FR4 certificate IATF)
• Dispozitive medicale: echipamente de monitorizare, plăci de circuite pentru instrumente de diagnosticare (ISO13485 FR4 fără halogeni)
• Electronice de larg consum: Laptop-uri, iluminare LED, panouri de control pentru electrocasnice
• Automatizare industrială: PLC, senzor, plăci de circuite FR4 pentru acționarea motorului
• Telecomunicații și 5G: plăci de control auxiliare pentru stația de bază, plăci hibride FR4-Rogers RF
• Energie regenerabilă: controler solar, PCB-uri pentru echipamente de stocare a energiei
1. HDI cu 6 straturiPCB FR4pentru echipamente fotoelectrice LED, transmisie stabilă a semnalului pentru modulele de acționare a iluminatului
2. Placă de bază HDI FR4 pentru laptop cu 8 straturi, material cu Tg ridicată care adaptează disiparea căldurii pe termen lung a notebook-ului
3. PCB FR4 + Rogers Hybrid cu 14 straturi pentru echipamente de comunicații RF, echilibrând costul și performanța de înaltă frecvență
4. Jaluză cu mai multe straturi prin panoul de control industrial FR4, design gros din cupru pentru circuite de putere cu curent ridicat
FR4 înseamnă ignifug de grad 4, toate PCB Fanway FR4 trec certificarea de rezistență la flacără cu auto-stingere UL94 V-0.
Da, TG150/TG170 și materialele FR4 fără halogen sunt disponibile pentru proiecte medicale și de producție fără plumb.
Fanway acceptă un proces rapid de 72 de ore pentru loturi mici de prototipuri, producția în masă durează 5-7 zile lucrătoare.
Da, oferim o soluție unică, inclusiv fabricarea PCB-ului, sudarea SMT/DIP, testarea funcțională și asamblarea cutiei.
Documentele de testare și conformitate UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 sunt toate disponibile.
Fanway produce plăci hibride stivuite care combină FR4 și Rogers pentru a reduce costul total al materialului fără a pierde performanța RF.
PCB FR4rămâne cea mai rentabilă și versatilă alegere de substrat pentru aproape toate proiectele de producție electronică, integrând siguranța la flacără, performanță stabilă și structură personalizabilă. Sprijinit deFanwayExperiența de 12 ani în fabricarea PCB și EMS, linii de producție complet automate și certificări complete de export la nivel mondial, putem furniza standarde și personalizatePCB FR4prototipuri și comenzi în masă pentru producătorii de automobile, medicale, telecomunicații și electronice industriale. Dacă aveți nevoie de fișe de specificații tehnice, evaluare gratuită DFM și cotații de fabrică în vrac, vă rugăm să nu ezitați săcontactaţi-ne. Echipa noastră profesionistă de inginerie PCB va proiecta potrivitePCB FR4soluții de stivuire în funcție de mediul de lucru al echipamentului și cerințele parametrilor electrici.
