Împingerea necruțătoare către dispozitive electronice mai mici, mai rapide și mai puternice a condus la inovații semnificative în tehnologia plăcilor de circuite imprimate. PCB-urile de interconectare de înaltă densitate (HDI) au devenit fundamentul celor mai avansate electronice de astăzi, de la smartphone-uri și dispozitive portabile până la sisteme de siguranță auto și implanturi medicale. Examinăm ce facePCB HDIeste diferită de plăcile convenționale, tehnologiile cheie implicate și cumFanwayCapacitățile de producție ale companiei sprijină producția acestor plăci complexe, de înaltă fiabilitate. Explorăm considerentele de design, alegerile materialelor și standardele de calitate care definesc fabricația HDI modernă.
Placa cu circuite imprimate este baza aproape a oricărui dispozitiv electronic. Pe măsură ce dispozitivele au devenit mai puternice și mai compacte, cerințele impuse PCB-urilor au crescut dramatic. PCB-urile standard cu componente traversante și urme mai largi nu mai sunt suficiente pentru multe aplicații moderne. Nevoia de densitate mai mare a componentelor, viteze mai rapide ale semnalului și factori de formă redusi au determinat adoptarea tehnologiei de interconectare de înaltă densitate.
PCB-urile HDI ating o densitate mai mare a cablajului pe unitate de suprafață printr-o combinație de linii și spații mai fine, interfețe mai mici și densități mai mari ale plăcilor de conectare. Aceste plăci permit integrarea mai multor funcționalități în spații mai mici - o cerință pentru aplicații, de la infrastructura de comunicații 5G la echipamente de diagnosticare medicală și sisteme avansate de asistență pentru șofer în vehicule.
Tehnologia Fanwayeste un furnizor de servicii de fabricație electronică din China, cu peste 12 ani de experiență în fabricarea, asamblarea și testarea PCB-urilor. Compania oferă soluții end-to-end, de la aspectul și designul PCB-ului până la livrarea produsului finit. Acest articol oferă o privire obiectivă asupra tehnologiei HDI PCB, a proceselor de producție implicate și a capabilităților care fac din Fanway un partener pentru clienții care necesită soluții de interconectare de înaltă densitate.

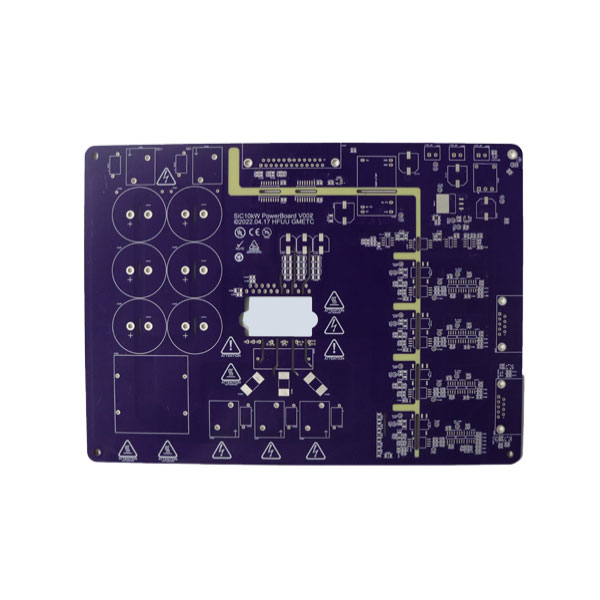

PCB-urile HDI se disting de PCB-urile convenționale prin câteva caracteristici cheie care permit o densitate mai mare a componentelor și o performanță electrică mai bună.
Plăcile HDI pot atinge lățimi de urme și spații de până la 2,5 mil (0,0635 mm) sau chiar mai puțin. Acest lucru permite mai multă rutare într-o zonă dată, făcând posibilă conectarea componentelor cu număr mare de pini, cum ar fi BGA-uri (Ball Grid Arrays), fără a necesita mai multe straturi sau plăci supradimensionate.
Spre deosebire de canalele tradiționale cu orificii traversante care trec prin întreaga grosime a plăcii, microvias sunt canale de diametru mic - de obicei mai mici de 150 μm - care conectează straturile adiacente. Dimensiunea mai mică permite mai multe vias într-o zonă dată și reduce spațiul consumat de via în sine.
Viasurile oarbe conectează un strat exterior la un strat interior fără a pătrunde în întreaga placă. Viale îngropate conectează straturile interioare fără a ajunge la suprafețele exterioare. Aceste tipuri de via permit interconexiuni mai complexe fără a consuma spațiu pe straturile exterioare.
Straturile izolatoare dintre straturile de cupru sunt mai subțiri în plăcile HDI, contribuind la reducerea grosimii generale a plăcii și la îmbunătățirea integrității semnalului prin căi de semnal mai scurte.
Aceste caracteristici permit în mod colectiv o reducere semnificativă a dimensiunii plăcii – uneori cu până la 60% în comparație cu design-urile convenționale – menținând sau îmbunătățind în același timp performanța electrică.
Nu toate plăcile HDI sunt egale. Complexitatea unui design HDI este de obicei clasificată în funcție de numărul de straturi de construcție și de structurile de trecere implicate.
| Clasă | Structura | Complexitate | Aplicații tipice |
| HDI clasa 1 | 1+N+1 | Scăzut | Electronice de consum de bază, dispozitive simple |
| HDI clasa 2 | 2+N+2 | Mediu | Electronice avansate de consum, infotainment auto |
| Clasa 3 HDI | 3+N+3 | Ridicat | Dispozitive de înaltă performanță, infrastructură 5G, sisteme AI |
| Clasa 4 HDI | 4+N+4 | Extrem de înalt | Aplicații de ultimă oră, ambalaje de semiconductori |
„N” din notația structurii reprezintă numărul de straturi de bază. Plăcile de complexitate mai mare necesită procese de fabricație mai sofisticate și un control mai strict al procesului.
Fanwaya dezvoltat capabilități de producție pentru a suporta o gamă largă de cerințe PCB HDI. Următorul tabel rezumă capabilitățile cheie disponibile.
| Capacitate | Gamă |
| Număr de straturi | 1 – 108 straturi |
| Grosimea plăcii finisate | 0,2 mm – 10,0 mm |
| Dimensiunea maximă a panoului | 610 mm × 1200 mm |
| Grosime de cupru finisat | 0,5 oz - 12 oz |
| Lățimea/Spațiul minim de linie | 2,5 mil / 2,5 mil |
| Dimensiunea minimă a găurii finite | 0,1 mm |
| Raport maxim de aspect | 25:1 |
| Toleranța de control al impedanței | ±10% |
Compania oferă, de asemenea, o gamă de finisaje de suprafață, inclusiv HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP și gold fingers, permițând clienților să aleagă finisajul potrivit pentru aplicația lor specifică și cerințele de mediu.
PCB-urile HDI sunt utilizate de obicei în aplicații în care fiabilitatea este critică.Fanwaymenține mai multe certificări de calitate care reflectă angajamentul său de a îndeplini standardele internaționale.
• ISO 9001:2015– Certificarea sistemului de management al calitatii.
• IATF 16949:2016– Standard de management al calității în industria auto.
• ISO 13485:2016– Certificarea sistemului de management al calității dispozitivelor medicale.
De asemenea, compania aderă la standardele IPC, inclusiv IPC-A-600G pentru acceptarea plăcilor imprimate și IPC-6012 pentru specificațiile de performanță ale PCB-urilor rigide. Producția de PCB HDI este disponibilă pentru standardele IPC Clasa 2 și Clasa 3, Clasa 3 reprezentând cel mai înalt nivel pentru aplicațiile critice.
Conformitatea cu mediul înconjurător include certificarea de siguranță UL, conformitatea RoHS pentru restricționarea substanțelor periculoase și conformitatea cu substanțele chimice REACH.
R: PCB-urile HDI prezintă lățimi mai fine (până la 2,5 mil), canale mai mici (microvias sub 150 μm) și densitate mai mare a plăcilor de conectare. Acestea permit modele mai compacte cu o mai bună integritate a semnalului în comparație cu PCB-urile standard.
R: Microvias sunt canale de diametru mic, de obicei mai mici de 150 μm, care conectează straturile adiacente. Dimensiunea lor mai mică permite o densitate mai mare de rutare și reduce spațiul consumat de structura via.
R: Fanway poate produce PCB-uri HDI cu până la 108 straturi, în funcție de cerințele de proiectare și de selecția materialului.
R: Fanway deține certificări ISO 9001:2015, IATF 16949:2016 și ISO 13485:2016. De asemenea, compania aderă la standardele IPC și menține conformitatea cu UL, RoHS și REACH.
R: Finisajele disponibile includ HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP și gold fingers. Alegerea depinde de cerințele de lipire ale aplicației și de condițiile de mediu.
PCB HDItehnologia a devenit esențială pentru dispozitivele electronice moderne care necesită funcționalitate mai mare în factori de formă mai mici. Combinația de urme mai fine, microvii și materiale avansate permite proiecte care nu ar fi posibile cu tehnologia PCB convențională.
Fanway oferă un set cuprinzător de capabilități de producție PCB HDI, cu număr de straturi de până la 108, lățimi minime de urme de 2,5 mil și suport pentru o gamă de materiale de înaltă frecvență și de mare viteză. Certificarile de calitate ale companiei, inclusiv ISO 9001, IATF 16949 și ISO 13485, reflectă angajamentul său de a îndeplini cerințele aplicațiilor auto, medicale și alte aplicații exigente.
Cu opțiuni de prototipare rapidă și analiză DFM gratuită, Fanway oferă suport practic clienților care dezvoltă noi modele HDI. Dacă ești în căutarea unui partener de încredere pentru proiectul tău, te invitămcontactFanwayastăzi. Echipa tehnică poate oferi îndrumări de proiectare, recomandări de materiale și prețuri competitive adaptate cerințelor dumneavoastră specifice. Luați legătura prin site-ul web al companiei sau prin e-mail pentru a începe conversația.
