În industria electronică de astăzi, cererea pentru plăci de circuit imprimate de înaltă performanță și durabile (PCB) crește rapid.PCB de cupru greuS, cunoscute și sub denumirea de PCB -uri de cupru gros, au devenit o soluție preferată pentru industriile care necesită o capacitate mare de curent, o gestionare termică superioară și o fiabilitate sporită în condiții extreme. De la sisteme de energie auto până la echipamente de energie regenerabilă, aceste plăci joacă un rol esențial în electronica modernă.

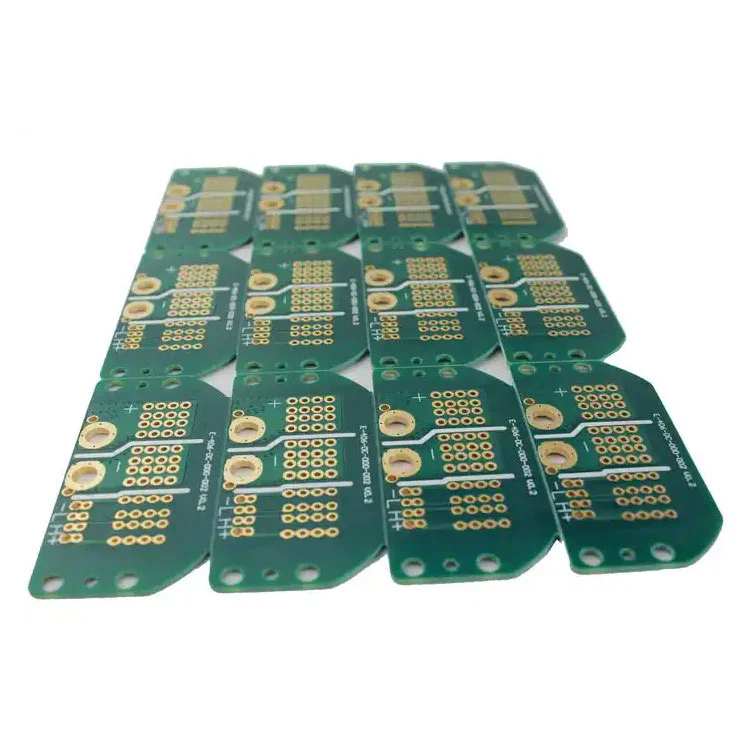

Un PCB de cupru greu este un tip de placă de circuit imprimat care conține conductoare de cupru cu o grosime cuprinsă între 3 oz/ft² și 20 oz/ft² sau mai mult. Spre deosebire de PCB -urile standard, care folosesc de obicei straturi de cupru de 1 oz/ft² sau mai puțin, PCB -urile de cupru grele sunt proiectate pentru a gestiona sarcini de curent semnificativ mai mari și a rezista la stres termic extrem.
Capacitate de transport ridicată cu curent - Straturile de cupru mai groase permit PCB să gestioneze curenții mai mari, fără a supraîncălzi sau a deteriora circuitul.
Gestionarea termică îmbunătățită - PCB -urile grele de cupru disipează mai eficient căldura, ceea ce le face ideale pentru aplicații în care densitatea puterii este ridicată.
Rezistență mecanică îmbunătățită - Placarea de cupru mai groasă adaugă rigiditate și durabilitate, permițând plăcii să reziste la medii de operare dure.
Posibilități de proiectare compactă-Proiectanții pot integra circuitele cu curent ridicat și cu curent redus pe aceeași placă, reducând dimensiunea și greutatea totală.
O mai bună fiabilitate-cu un risc redus de eșec al circuitului în sarcini mari, aceste plăci sunt potrivite pentru aplicațiile critice pentru misiune.
PCB -urile grele de cupru sunt deosebit de vitale în electronice electrice, sisteme auto, echipamente industriale, soluții de energie regenerabilă și tehnologii aerospatiale. Prin creșterea grosimii de cupru, inginerii pot asigura un flux de curent eficient și pot reduce șansele de defecțiuni legate termice, ceea ce face ca aceste plăci să fie o necesitate pentru electronice moderne.
Când selectați un PCB de cupru greu, specificațiile tehnice joacă un rol cheie în determinarea performanței și adecvării pentru aplicația dvs. Mai jos este un tabel cuprinzător care rezumă specificațiile tipice ale PCB -urilor noastre grele de cupru:
| Specificații | Detalii |
|---|---|
| Grosime de cupru | 3 oz/ft² până la 20 oz/ft² (personalizabil) |
| Număr de straturi | 1 până la 32 de straturi |
| Material de bază | FR4, Rogers, polimidă, miez metalic |
| Grosimea plăcii | 0,8 mm până la 6,0 mm |
| Finisaj de suprafață | HASL, unanim, OSP, argint de imersiune, enepig |
| Masca de lipit | Verde, albastru, roșu, negru, alb |
| Lățimea minimă a urmelor | 3 mil |
| Distanțare minimă | 3 mil |
| Conductivitate termică | Ridicat, optimizat pentru disiparea căldurii |
| Temperatura de funcționare | -55 ° C până la +150 ° C. |
| Aplicații | Electronică de putere, automobile, aerospațiale, utilaje industriale, invertoare solare |
Alegând specificațiile potrivite, inginerii pot optimiza PCB-ul pentru medii cu curent ridicat, la temperatură ridicată sau cu rentabilitate ridicată. De exemplu, convertoarele de energie electrică și controlerele de vehicule electrice necesită plăci cu grosimi de cupru peste 8 oz, în timp ce șoferii de motoare industriale pot avea nevoie de capacități și mai mari.
Procesul de fabricație al PCB -urilor de cupru grele diferă semnificativ de PCB -urile standard datorită grosimii crescute ale cuprului. Tehnicile specializate sunt utilizate pentru a asigura durabilitatea și precizia.
Procesul începe cu selectarea laminatelor de înaltă calitate, cum ar fi FR4 sau substraturi de miez metalic. Materialul ales trebuie să reziste la căldură extremă și stres mecanic.
PCB -urile standard folosesc procese de gravură simple, dar PCB -urile grele de cupru necesită gravură diferențială pentru a asigura forme precise de conductor fără a se reduce. Acest lucru este crucial pentru menținerea integrității urmelor groase de cupru.
Tehnologia de placare este utilizată pentru a construi grosimea cuprului atât pe suprafață, cât și în Vias. Placarea prin gaură îmbunătățește fluxul de curent între straturi și previne supraîncălzirea.
Mai multe straturi de cupru sunt laminate la temperatură și presiune ridicată. Sistemele de rășină specializate sunt utilizate pentru a preveni delaminarea și pentru a menține integritatea structurală.
Măștile de lipit la temperaturi ridicate sunt aplicate pentru a proteja urmele de cupru. Se adaugă finisaje de suprafață, cum ar fi ENIG sau HASL, pentru a îmbunătăți rezistența la lipire și coroziune.
Fiecare placă suferă teste electrice, teste de ciclism termic și verificări de fiabilitate pentru a se asigura că respectă standardele stricte ale industriei.
Acest proces extrem de controlat asigură că PCB-urile grele de cupru oferă performanțe, durabilitate și siguranță excepționale, ceea ce le face potrivite pentru aplicații critice pentru misiune.
PCB -urile grele de cupru sunt adoptate pe scară largă în industriile în care puterea ridicată, temperaturile extreme și fiabilitatea sunt cruciale.
Utilizate în invertoare, redresor și convertoare de putere, aceste plăci gestionează curenți mari, fără a compromite performanțele.
Controlerele de vehicule electrice, sistemele de gestionare a bateriilor și farurile LED se bazează pe PCB-uri grele de cupru pentru eficiență termică și durabilitate pe termen lung.
Motoarele grele, sistemele robotizate și mașinile de automatizare din fabrică necesită PCB-uri care rezistă la curenți și temperaturi constante ridicate.
Invertoarele solare, turbinele eoliene și sistemele de stocare a energiei depind de PCB -urile grele de cupru pentru a gestiona eficient sarcinile fluctuante.
În mediile critice pentru misiune, fiabilitatea nu este negociabilă. PCB -urile grele de cupru oferă performanțe stabile în condiții de stres extrem.
R: Un PCB standard folosește de obicei grosimea cuprului de până la 1 oz/ft², în timp ce un PCB de cupru greu variază de la 3 oz/ft² la 20 oz/ft² sau mai mult. Cuprul mai gros permite PCB-urilor de cupru grele să poarte curenți mai mari, să îmbunătățească disiparea căldurii și să gestioneze stresul mecanic extrem, ceea ce le face ideale pentru aplicații de mare putere.
R: Grosimea cuprului depinde de încărcarea curentă, de temperatura de funcționare și de constrângerile de proiectare. De exemplu:
Aplicațiile de sub 3A pot utiliza 1 oz cupru.
Aplicațiile între 3A - 10A necesită, în general, 2 oz până la 4 oz cupru.
Sisteme de mare putere peste 10A cer adesea 8 oz sau cupru mai gros.
Consultarea cu un producător de PCB cu experiență asigură o grosime optimă a cuprului pentru nevoile proiectului dvs.
Într -o epocă în care electronica trebuie să fie mai puternică, mai fiabilă și mai eficientă, PCB -urile de cupru grele oferă avantaje de neegalat. Acestea furnizează o capacitate de transport actuală superioară, o gestionare termică excepțională și o durabilitate de lungă durată în industrii precum automobile, energie regenerabilă, automatizare industrială și aerospațial.
LaFanway, suntem specializați în fabricarea PCB-urilor de cupru grele de înaltă calitate, adaptate la specificațiile exacte ale proiectului dvs. Cu capacități avansate de producție și control strict al calității, asigurăm performanțe optime pentru aplicațiile dvs. de mare putere.
Dacă sunteți în căutarea unui partener de încredere pentru a oferi soluții PCB de cupru grele durabile, eficiente și rentabile,contactaţi-ne Pentru a discuta cerințele dvs.
