Placă de circuit imprimat (PCB)este coloana vertebrală a aproape tuturor dispozitivelor electronice – de la gadgeturi de consum până la sistemele de control industrial. Placa asigură suportul mecanic și interconectarea electrică între componentele electronice. În lumea actuală bazată pe electronice, designul, materialul și calitatea de fabricație a unui PCB sunt esențiale pentru performanță, fiabilitate și cost.
Acestea oferă o modalitate compactă, repetabilă și fiabilă de a interconecta componentele.
Acestea asigură integritatea semnalului, distribuția energiei și managementul termic.
Cu tendințe precum miniaturizarea, 5G, AI și IoT, PCB-urile avansate (de exemplu, HDI, rigid-flex) devin esențiale pentru inovație.
Se estimează că piața globală de PCB va atinge ~117,53 miliarde USD până în 2032, reflectând cererea puternică.
Când selectați un PCB, vă veți confrunta de obicei cu o decizie întreFR4 (rigid)şiRigid-Flex (un hibrid de rigid + flexibil). Alegerea depinde de constrângerile mecanice, electrice și de proiectare ale produsului dumneavoastră. Mai jos sunt întrebări „cum/de ce/ce” pentru a vă ajuta să decideți:
| Considerare | Întrebare cheie | Îndrumări tipice |
|---|---|---|
| Tensiune mecanică și încovoiere | Cât de multă flexie sau îndoire va experimenta placa în ciclul său de viață? | Utilizați Rigid-Flex dacă este nevoie de îndoire sau pliere frecventă; FR4 dacă placa rămâne plată. |
| Constrângeri de spațiu și greutate | De ce greutatea sau compactitatea sunt critice? | Rigid-Flex poate reduce nevoia de conectori și cablare inter-placă, economisind spațiu și greutate. |
| Cost și randament | Care este bugetul dvs. și volumul așteptat? | FR4 este mai simplu și mai rentabil la volume mari; Rigid-Flex are o complexitate mai mare a procesului și costuri. |
| Integritatea semnalului și numărul de straturi | Câte straturi / cât de dense sunt urmele tale? | Ambele pot suporta un număr mare de straturi, dar rigid-flex poate ajuta la rutarea în spații restrânse. |
| Termic, Vibrații, Fiabilitate | De ce să acordați prioritate durabilității și fiabilității? | Rigid-Flex funcționează adesea mai bine la șocuri și vibrații, dar trebuie proiectat cu atenție. |
Să examinăm acum în detaliu cele două variante.

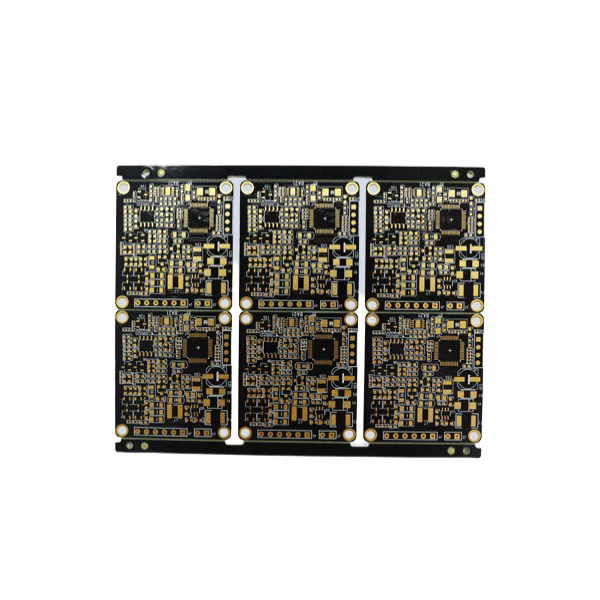

FR4 este cel mai frecvent utilizat substrat pentru PCB-uri rigide. „FR” înseamnăIgnifug, iar „4” este un grad de material. Este alcătuit dintr-o pânză din fibră de sticlă țesătă cu un liant din rășină epoxidică.
Mai jos este un tabel tipicPCB FR4parametrii (aceste numere pot varia în funcție de furnizor și de gradul Tg):
| Parametru | Valoare/Interval tipic | Note/Importanță |
|---|---|---|
| Constanta dielectrica (Dk) | 3,8 – 4,8 (la 1 MHz) | Afectează controlul impedanței și întârzierea semnalului. |
| Factorul de disipare (Df) | ~0,009 (la 1 MHz) | Pierdere tangentă: pierdere de semnal în frecvență înaltă. |
| Rezistenta electrica | 800 – 1800 V/mil | Rezistența dielectrică la rupere. |
| Tg (Temperatura de tranziție a sticlei) | 130 °C, 140 °C, 150 °C, 170 °C | Tg mai mare oferă o fiabilitate termică mai bună. |
| Grosimea plăcii | 0,4 mm – 3,2 mm (obișnuit) | Depinde de constrângerile mecanice/de potrivire. |
| Grosimea cuprului | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Cupru mai greu pentru căi de curent mai mari. |
| Urmă min./spațiere | ~4 mil (0,1 mm) sau mai bine | Depinde de capacitatea de producție. |
| Finisaj de suprafață | ENIG, HASL, OSP, Immersion Ag etc. | Afectează lipirea, fiabilitatea. |
Electronice de larg consum (smartphones, wearable, electrocasnice)
Plăci de control industriale, plăci AD, surse de alimentare
Când placa rămâne plată, fără pliere sau flexare necesară
Nu se poate îndoi sau îndoi fără a risca fisurarea sau delaminarea (datorită structurii sticlei rigide + epoxidice)
Pentru electronicele compacte, cu mai multe segmente, care necesită interconexiuni flexibile, rigid-flex poate fi preferat

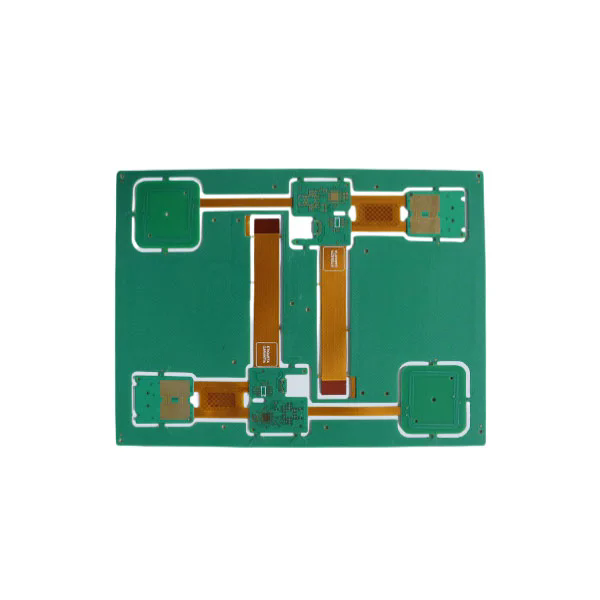

PCB rigid-flexcombină secțiuni rigide de circuit (de obicei FR4) și secțiuni flexibile de circuit (polimidă, poliester etc.) într-o singură placă integrată. Permite flexarea, plierea și o structură 3D, păstrând în același timp suportul rigid pentru montarea componentelor.
Designul trebuie să gestioneze cu atenție zonele flexibile (raza de îndoire, stivuirea straturilor, tranzițiile de cupru)
Straturile rigide și flexibile sunt laminate prin tratamente de lipire și aderență controlate.

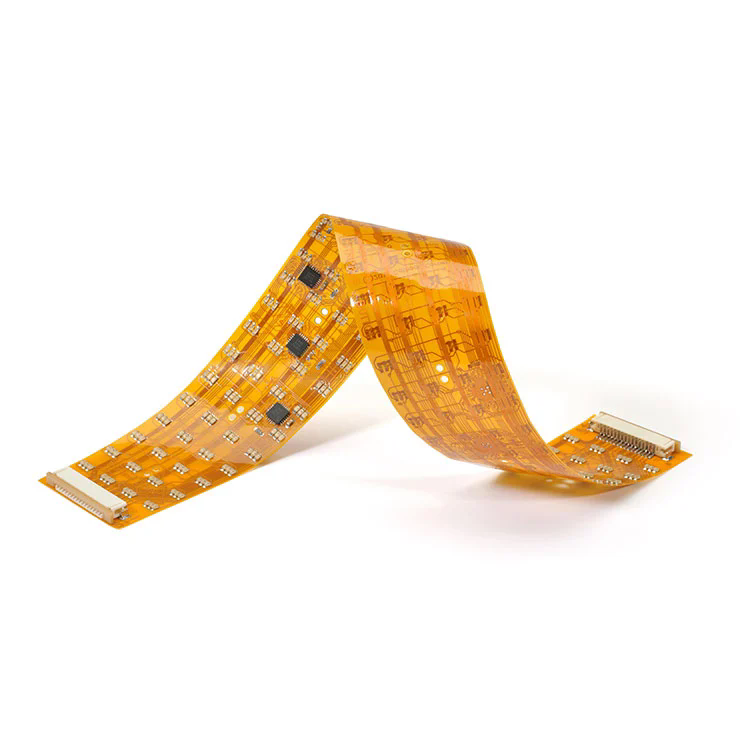

Materiale flexibile tipice: folii de poliimidă, folii de acoperire, straturi adezive
Unghiul de pliere per strat este limitat (de exemplu, poliimida adesea ~0,5–2° pe strat).
Din referințe din industrie:
| Articol | Parametru / Capacitate | Note |
|---|---|---|
| Rigid + Grosimea plăcii flexibile | 0,25 mm până la 6,0 mm (combinat) | Depinde de combinațiile de straturi și de structură |
| Straturi | Până la 32 de straturi în unele modele | Combinație rigidă + flexibilă cu mai multe straturi |
| Urmă min./spațiere | 0,075 mm / 0,075 mm (≈ 3 mil) | Regiunea flexibilă de înaltă densitate |
| Dimensiunea minimă a găurii / dimensiunea tamponului | 0,10 mm / 0,35 mm | Pentru microvii, găuri de trecere etc. |
| Grosimea maximă a cuprului | 4 oz (parte rigidă) | Pentru curenți grei de secțiune rigidă |
| Flex cupru (parte flexibilă) | 0,5 – 2 oz | Cupru mai deschis pe zona flexibilă |
| Opțiuni de finisare a suprafeței | ENIG, imersie Ag, OSP, HASL etc. | Atât pentru secțiuni rigide, cât și pentru secțiuni flexibile |
| Aderență și laminare | Pregătire specială pentru aderență (plasmă, oxid brun) | Pentru a asigura lipirea flexibilă-rigidă |
Excelent în vibrații ridicate, șocuri, spații restrânse (de exemplu, aerospațiale, dispozitive medicale)
Reduce/elimină conectorii și cablarea inter-placă
Simplifica asamblarea prin integrarea functiilor rigide si flexibile intr-o singura piesa
Permite plierea circuitului 3D sau structura cu mai multe planuri
Complexitate mai mare de producție, risc de randament mai mare
Necesită un design atent, mai ales în zonele flexibile (raza de îndoire, reducerea tensiunilor)
Costul pe placă este mai mare, dar costul sistemului se poate reduce din cauza mai puține conectori, cabluri și etape de asamblare
Î1: Cât de gros ar trebui să fie un PCB pentru aplicația mea?
A1: Grosimea PCB depinde de constrângerile mecanice, termice și de spațiu. Plăcile FR4 rigide tipice variază de la 0,4 mm la 3,2 mm. În modelele rigid-flex, grosimea combinată este adesea între 0,25 mm și 6,0 mm. Cu cât placa este mai subțire, cu atât mai multă flexibilitate, dar stabilitatea mecanică scade.
Î2: De ce să alegeți rigid-flex în locul plăcilor rigide și flexibile separate?
A2: Rigid-flex reduce conectorii, cablarea și etapele de asamblare; îmbunătățește fiabilitatea la vibrații și permite plierea compactă 3D. Acesta integrează atât zone rigide de montare, cât și secțiuni flexibile într-o singură placă.
Î3: Ce proprietăți electrice ale FR4 afectează cel mai mult integritatea semnalului?
A3: Constanta dielectrică (Dk) afectează impedanța și viteza de propagare; factorul de disipare (Df) afectează pierderea semnalului, în special la frecvență înaltă; grosimea cuprului și geometria urmelor joacă, de asemenea, roluri critice.
LaOricum, suntem specializați în proiectarea și fabricarea de soluții de înaltă performanță pentru plăci de circuite imprimate, adaptate aplicațiilor riguroase. Indiferent dacă aveți nevoie de PCB-uri rigide FR4 standard sau de plăci Rigid-Flex complexe, echipa noastră de ingineri aplică zeci de ani de experiență pentru a optimiza aspectul, stivuirea, selecția materialelor și strategia de producție.
Aderăm la standarde stricte de calitate și fiabilitate, în conformitate cu ghidurile IPC și sprijinim procese avansate precum HDI, microvia și impedanța controlată. Avantajul nostru competitiv constă în echilibrarea costurilor, randamentului și capabilităților avansate pentru nevoile dvs. de produs.
Dacă explorați dacă să utilizați FR4 sau rigid-flex în următorul dvs. design sau dacă aveți nevoie de prototipuri sau producție la scară, Fanyway este gata să vă ajute.Contactaţi-neastăzi pentru a discuta despre cerințele proiectului dvs. și pentru a obține o ofertă.
