În lumea rapidă a producției de electronice, unde sunt esențiale proiectele compacte, structurile ușoare și performanțele superioare,PCB -uri flexibile rigideau apărut ca una dintre cele mai inovatoare soluții. Combinând durabilitatea plăcilor rigide cu versatilitatea circuitelor flexibile, PCB -urile flexibile rigide redau modul în care inginerii proiectează totul, de la electronice de consum la sisteme aerospațiale. În acest articol, ne vom scufunda adânc în ceea ce sunt PCB-urile flexibile rigide, cum funcționează, de ce devin din ce în ce mai populare și cum parametrii lor unici îi fac alegerea optimă pentru aplicațiile cu cerere ridicată.

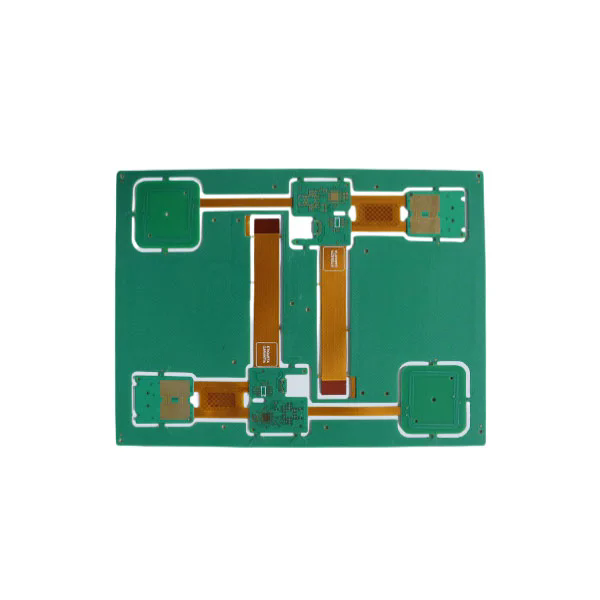

Un PCB flexibil rigid este o placă de circuit tipărită hibridă care integrează atât substraturi rigide, cât și flexibile într -un singur design fără sudură. Spre deosebire de PCB -urile rigide tradiționale, care constau în întregime din FR4 rigid sau materiale similare, sau circuite pur flexibile care folosesc pelicule de polimidă, PCB -urile flexibile rigide combină ambele tehnologii pentru a maximiza performanța și libertatea proiectării.
În centrul său, secțiunea rigidă acceptă componente care necesită stabilitate mecanică, cum ar fi conectori, microcontrolere sau circuite integrate, în timp ce secțiunea flexibilă permite placii să se îndoaie, să se plieze sau să se răsucească să se încadreze în incinte compacte. Acest lucru face ca PCB -urile flexibile rigide să fie ideale pentru aplicații în care spațiul este limitat, dar fiabilitatea ridicată este crucială.
Integritatea semnalului: interconectări mai scurte între straturile rigide și flexibile minimizează pierderea semnalului și îmbunătățesc transmisia de date de mare viteză.
Versatilitate mecanică: secțiunea flexibilă permite plierea, ceea ce reduce dimensiunea generală a dispozitivului și elimină cablarea voluminoasă.
Îmbunătățirea fiabilității: integrarea pieselor Flex și rigide într -un singur PCB minimizează îmbinările și conectorii de lipit, care sunt puncte comune de eșec.
Acest amestec de performanță și flexibilitate a proiectării a făcut ca PCB -urile flexibile rigide să fie din ce în ce mai vitale în industrii precum dispozitive medicale, electronice militare, sisteme auto și gadgeturi pentru consumatori.
Producătorii de electronice se confruntă adesea cu o decizie critică atunci când selectează tipuri de PCB: ar trebui să folosească un PCB rigid tradițional, un PCB flexibil sau un PCB flexibil rigid? Iată motivele cheie pentru care PCB -urile Rigide Flex devin alegerea preferată pentru proiectele avansate.
| Caracteristică | PCB rigid | PCB flexibil | PCB flexibil rigid |
|---|---|---|---|
| Utilizarea spațiului | Limitat | Excelent | Excelent |
| Durabilitate mecanică | Ridicat | Moderat | Ridicat |
| Flexibilitatea proiectării | Scăzut | Ridicat | Ridicat |
| Integritatea semnalului | Moderat | Moderat | Excelent |
| Complexitatea asamblării | Înalt (mai mulți conectori) | Ridicat | Scăzut |
| Fiabilitate | Bun | Moderat | Excelent |
PCB -urile flexibile rigide oferă cele mai bune din ambele lumi prin combinarea robustetei PCB -urilor rigide cu adaptabilitatea circuitelor flexibile. Aceasta rezultă în:
Designuri compacte: esențiale pentru smartphone -uri, purtabile și dispozitive IoT.
Greutate redusă: critică pentru aplicații aerospațiale, drone și auto.
Mai puține puncte de conectare: reduce punctele potențiale de eșec și îmbunătățește durata de viață a produsului.
Performanță îmbunătățită: menține transmisia superioară a semnalului chiar și în aplicații de înaltă frecvență.
Dispozitive medicale: stimulatori cardiaci, sisteme de imagini și instrumente chirurgicale.
Aerospațial și apărare: avionice, sisteme radar și electronice de calitate militară.
Automotive: sisteme avansate de asistență a șoferului (ADAS), sisteme de infotainment și gestionarea bateriei EV.
Electronica de consum: smartphone -uri, tablete, camere de luat vederi și console de jocuri.
Prin activarea miniaturizării, menținând în același timp integritatea structurală, PCB-urile flexibile rigide au devenit o componentă indispensabilă în dispozitivele electronice de generație viitoare.
Atunci când selectați un furnizor rigid de PCB Flex, înțelegerea parametrilor tehnici este crucială. Fabricarea de înaltă calitate asigură durabilitatea, performanța și respectarea standardelor stricte ale industriei. Mai jos este un rezumat al specificațiilor cheie ale produsului care definesc un PCB flexibil rigid superior:
| Parametru | Specificații |
|---|---|
| Material | FR4, polimidă, animal de companie |
| Număr de straturi | 2 până la 20+ straturi |
| Grosime de cupru | 0,5 oz până la 4 oz |
| Min. Lățimea liniei/distanțarea | 0,075 mm / 0,075 mm |
| Dimensiunea găurii | Min. 0,1 mm |
| Flex Bend RADIUS | Până la 0,5 mm |
| Finisaj de suprafață | Enig, Hasl, OSP, argint de imersiune, placare de aur |
| Temperatura de funcționare | -40 ° C până la +150 ° C. |
| Controlul impedanței | ± 10% |
| Certificări | ROHS, UL, ISO9001, IPC-6013 |
Aceste specificații se asigură că PCB menține performanțe electrice ridicate și rezistă la condiții dure de mediu. Producătorii specializați în PCB -uri flexibile rigide folosesc tehnici avansate de fabricație, cum ar fi forajul laser, rutarea cu impedanță controlată și inspecția optică automată pentru a garanta precizie și fiabilitate.
Alegerea producătorului potrivit este la fel de critică ca selectarea proiectării corecte a PCB. Iată o listă de verificare care să vă ajute să evaluați un furnizor de PCB Flex Flex fiabil fiabil:
Experiență în domeniul ingineriei: Asigurați -vă că producătorul are experiențe de gestionare a proiectelor complexe de PCB flexibile multi -simple.
Calitatea materialului: Utilizați doar FR4 de înaltă calitate și polimidă pentru a asigura durabilitatea și flexibilitatea.
Asigurarea calității: căutați protocoale de testare stricte, inclusiv AOI, teste de impedanță și teste de stres termic.
Opțiuni de personalizare: Alegeți un furnizor care oferă soluții personalizate pentru cerințele dvs. specifice de aplicație.
Timpul de plumb și scalabilitatea: prototiparea rapidă combinată cu capacitatea de a se extinde pentru producția în masă este crucială.
Falway este un producător de PCB flexibil rigid, cu ani de experiență, oferind soluții de înaltă calitate pentru industrii, inclusiv electronice medicale, auto, aerospațiale și consumatori. Produsele noastre sunt fabricate folosind echipamente de ultimă generație, respectă standardele IPC-6013 și sunt supuse unor testări riguroase de calitate pentru a asigura performanțe de top.
Indiferent dacă aveți nevoie de un design complex multistrat sau de un prototip rentabil, Fanyway oferă sprijin complet de la consultarea proiectării până la producția finală.
Q1. Care sunt principalele avantaje ale utilizării PCB -urilor flexibile rigide în proiectarea produsului?
A1. PCB -urile flexibile rigide permit proiectele compacte, reduce greutatea totală, minimizează interconectările și îmbunătățesc integritatea semnalului. Aceste beneficii le fac ideale pentru industriile în care fiabilitatea și miniaturizarea sunt critice, cum ar fi tehnologia aerospațială, auto și medicală.
Q2. Sunt PCB -urile flexibile rigide mai scumpe decât PCB -urile rigide tradiționale?
A2. În timp ce costul inițial de fabricație al PCB -urilor flexibile rigide poate fi mai mare, acestea reduc adesea cheltuielile generale de producție prin minimizarea conectorilor, îmbunătățirea fiabilității și permițând asamblarea eficientă. În aplicații de înaltă performanță, acestea oferă economii semnificative de costuri pe ciclul de viață al produsului.
PCB -urile flexibile rigide redefinind electronica modernă, oferind flexibilitate, fiabilitate și performanță de neegalat. Acestea permit inginerilor să creeze produse compacte, dar robuste, care să răspundă cerințelor tot mai mari ale industriilor, de la tehnologie medicală până la aerospațială.
LaFalway, Suntem specializați în fabricarea PCB-urilor flexibile rigide de înaltă calitate, adaptate nevoilor dvs. Cu facilitățile noastre de ultimă oră, protocoale riguroase de testare și expertiză în domeniul ingineriei, vă ajutăm să obțineți performanțe și fiabilitate optime pentru produsele dvs.
Sunteți gata să vă duceți designul electronic la nivelul următor?Contactaţi-neAstăzi pentru a discuta proiectul dvs. și pentru a descoperi cum Fanyway poate oferi soluția perfectă PCB Flex Rigid Flex.
-
