În viața noastră de zi cu zi, produsele electronice sunt peste tot. De la telefoane mobile, televizoare până la aparate de acasă și jucării, acestea sunt aproape inseparabile dintr -o componentă de bază din interior, adică PCB, cunoscută și sub numele de placă de circuit imprimat. Funcția PCB este de a oferi conexiune electrică și platformă de asistență pentru componente electronice. PCB cu un singur strat este cel mai de bază și comun tip de PCB.

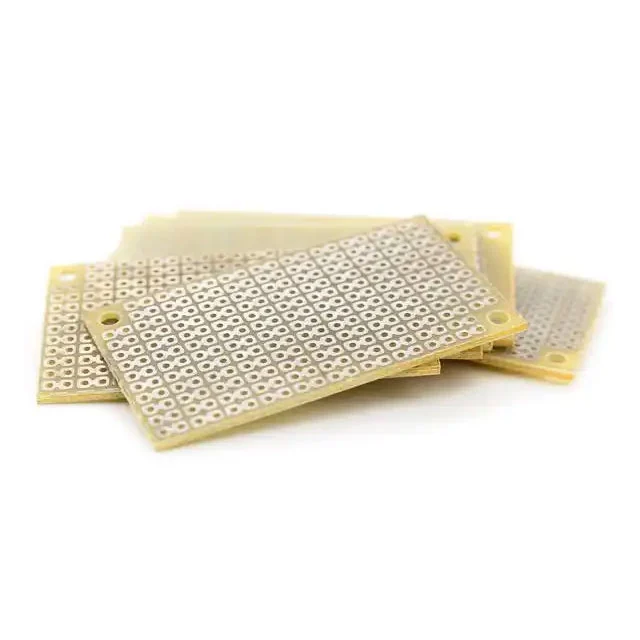

PCB cu un singur strat, după cum sugerează și numele, se referă la o placă cu un singur strat de folie de cupru conductiv pe placa de circuit. Acest strat de folie de cupru este de obicei localizat pe o parte a plăcii de circuit, acoperit cu linii și plăcuțe pentru conectarea componentelor. Cealaltă parte este materialul izolant, în general din fibră de sticlă sau alte materiale plastice, care nu sunt conductoare.
Deoarece circuitul are un singur strat, toate lucrările de proiectare și sudare a circuitului sunt concentrate și pe această parte. Acest lucru face ca PCB-ul cu un singur strat în structură să fie ușor de fabricat și costuri scăzute.
Deși dispozitivele electronice devin din ce în ce mai complexe, cu un singur stratPCB -uriÎncă joacă un rol important în multe produse. În special în dispozitivele cu cerințe de circuit scăzut și funcții relativ simple, cum ar fi:
Mici aparate de uz casnic, cum ar fi ventilatoare electrice și ceainic electric
Plăci ușoare cu LED
Circuite de jucărie
Circuite de control în echipamente audio
Accesorii electronice, cum ar fi încărcătoarele
Structura circuitului acestor dispozitive este de obicei relativ simplă, iar un PCB cu un singur strat este suficient pentru a răspunde nevoilor.
Primul este costuri reduse. Datorită structurii sale simple și a procesului de fabricație matur, costul de producție al PCB cu un singur strat este mult mai mic decât cel al plăcilor cu mai multe straturi.
Al doilea este procesarea ușoară. Nu este necesar un proces complex de laminare multi-straturi, iar cablarea și întreținerea sunt relativ ușoare.
Al treilea este o stabilitate ridicată. În conformitate cu premisa unui design rezonabil, rata de eșec a plăcilor cu un singur strat este scăzută, ceea ce este potrivit pentru echipamentele de bază pentru utilizarea pe termen lung.
Desigur, un singur stratPCB -urinu sunt atotputernici. Deoarece o singură parte poate fi conectată, spațiul de cablare este limitat, ceea ce nu este potrivit pentru proiectarea circuitului complex sau de înaltă densitate.
Dacă produsele electronice trebuie să proceseze un număr mare de semnale, au mai multe funcții sau au cerințe ridicate pentru compatibilitatea electromagnetică, atunci PCB-urile cu două straturi sau cu mai multe straturi sunt necesare pentru a răspunde nevoilor.
PCB cu un singur strat este cel mai de bază și economic tip de placă de circuit. Este utilizat pe scară largă în diverse produse electronice de bază, cu structura sa simplă, costuri reduse și eficiență de producție ridicată. Deși scenariile sale de aplicare sunt limitate, acesta este totuși indispensabil în multe domenii.
Pentru începători sau proiecte electronice de pornire, alegerea unuiPCB cu un singur strateste o alegere foarte rentabilă. Înțelegerea acestuia este primul pas pentru a intra în domeniul producției electronice.
